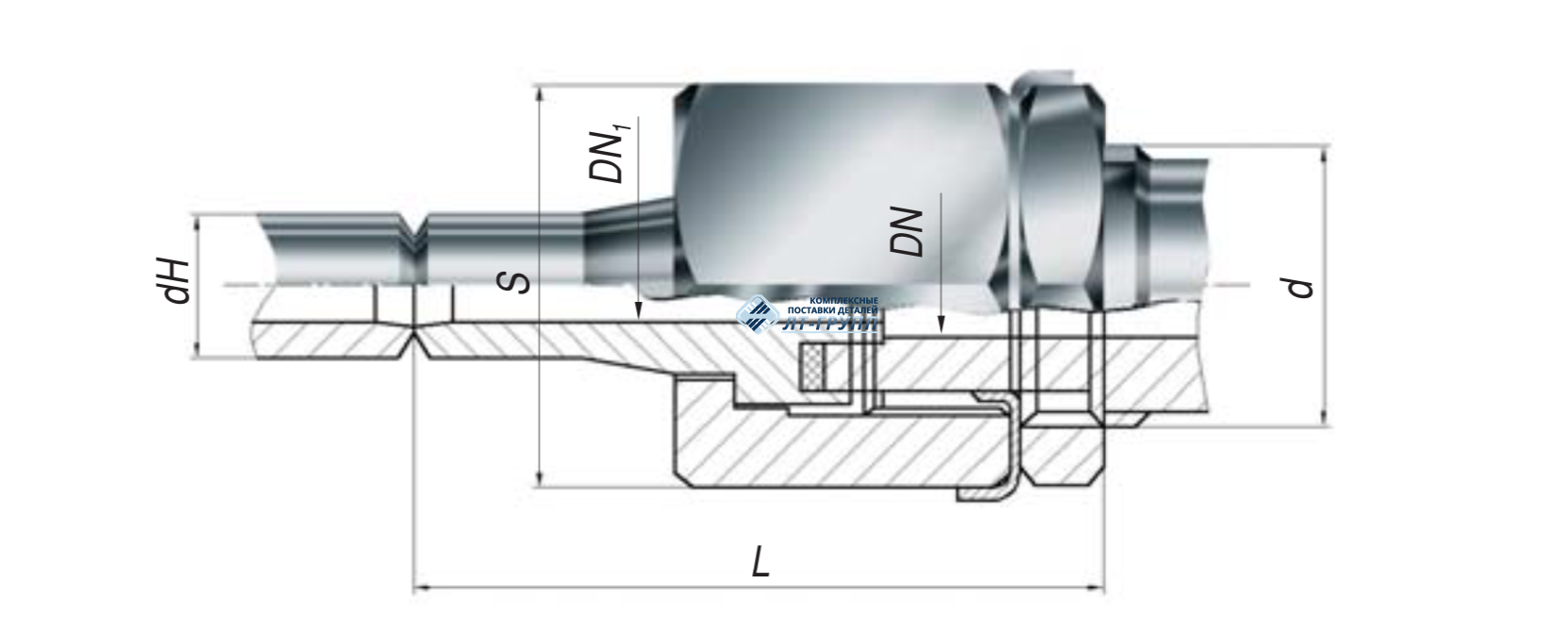

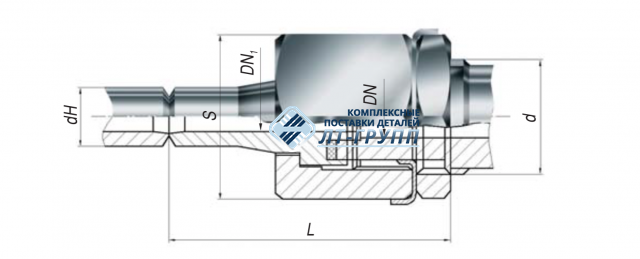

Соединения штуцерно-торцевые накидные переходные встык со стопорением


Соединения штуцерно-торцевые накидные переходные встык со стопорением

ШТС 556-35 отличается тем, что комплект может включать дополнительную гайку для установки на подключаемое устройство. Накидной тип соединения устанавливается без использования сварки, поэтому считается универсальным и намного упрощает процесс монтажа.

Несмотря на то, что крепеж не требует использования сварочного оборудования, соединение получается герметичным и не пропускает воздух. ШТС 556-35 используется для подключения различных измерительных приборов, поэтому важно сохранить все параметры рабочей среды в том виде, в каком они присутствуют внутри трубопровода.

Соединения штуцерно-торцевые накидные переходные встык со стопорением

Универсальность и практичность

ШТС 556-35изготавливаются из кор. стали, поэтому крепеж подходит для трубопроводов любого типа. Подобная арматура может устанавливаться в системах с морской и пресной водой, горячим паром и нефтепродуктами. Герметичность соединения не даст рабочей жидкости протечь, а получаемые показатели будут точными и верными.

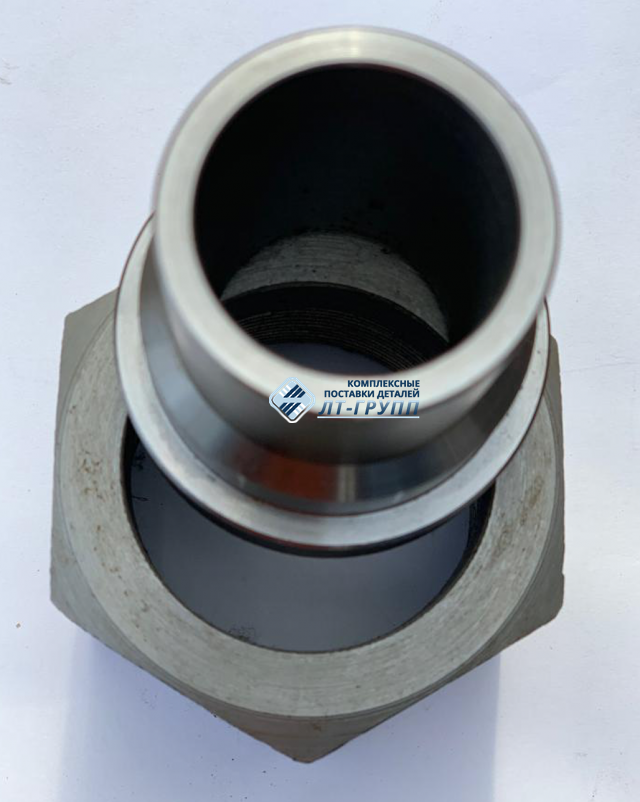

Комплект ШТС состоит из штуцера, ниппеля и гайки. В некоторых вариантах может присутствовать вторая гайка или прокладка, но подобные детали обсуждаются с производителем и могут являться индивидуальными характеристиками изделия.

В зависимости от назначения и типа трубопровода подбирается вариант крепежного соединения, который выдержит нагрузку и будут справляться со всеми функциями. Основные эксплуатационные характеристики ШТС:

  • стойкость к коррозии;
  • термостойкость;
  • химическая инертность;
  • механическая прочность.

Судовое оборудование работает в весьма агрессивных условиях, поэтому все элементы трубопровода должны отвечать требованиям ГОСТа. При изготовлении ШТС 556-35 обрабатывается в несколько этапов, чтобы оно приобрело нужную функциональность и эксплуатационные качества.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)

ИТШЛ.302615.132 (556-35.2176)

кор. сталь 08х18н10т

воздух, водный раствор спирта, воздух

с примесями, азот с примесями,

кислород, азот

10х6

100

ИТШЛ.302615.133 (556-35.2199)

кор. сталь 08х18н10т

15х6

100

ИТШЛ.302615.134 (556-35.2463)

кор. сталь 08х18н10т

20х15

100

ИТШЛ.302615.134-01 (556-35.2463-01)

кор. сталь 08х18н10т

32х25

100


Предложение от производителя

Если вам необходимо провести ремонтные работы на судне или реализовать проект трубопроводной системы на корабле, то в первую очередь необходимо приобрести качественные комплектующие. Именно от долговечности крепежных соединений зависит работоспособность всей системы, и отклонение от общепринятых норм может привести к серьезным поломкам.

Штуцерно-торцевое соединение подбирается по диаметру подключения, материалу изготовления и типу. Существует ряд стандартов, которые должны соблюдать все производители, но только крупные компании могут реализовать полный контроль над всеми этапами обработки и предложить качественный крепеж по доступным ценам.

Компания «Палубное оборудование» относится к числу заводов, которые работают со специфической металлической продукцией. В отличие от других производителей, предприятие проводит все этапы на собственной платформе и не привлекает сторонние организации для обработки или подготовки сырья. Комплексный подход стал главной причиной того, что «Палубное оборудование» может быстро изготовить любое количество крепежных соединений и придерживаться гибкой ценовой политики.
