Соединения штуцерно-торцевые накидные переходные встык
Внутреннее устройство судна состоит из ряда систем жизнеобеспечения, для нормальной работы которых необходимы различные рабочие жидкости. Рабочая среда должна постоянно циркулировать в трубопроводе, а для поддержания оптимальных параметров нужно снимать точные показания. Арматура такого типа используется для подключения измерительных приборов с сохранением герметичности, поэтому показания инструментов будут точными и верными.

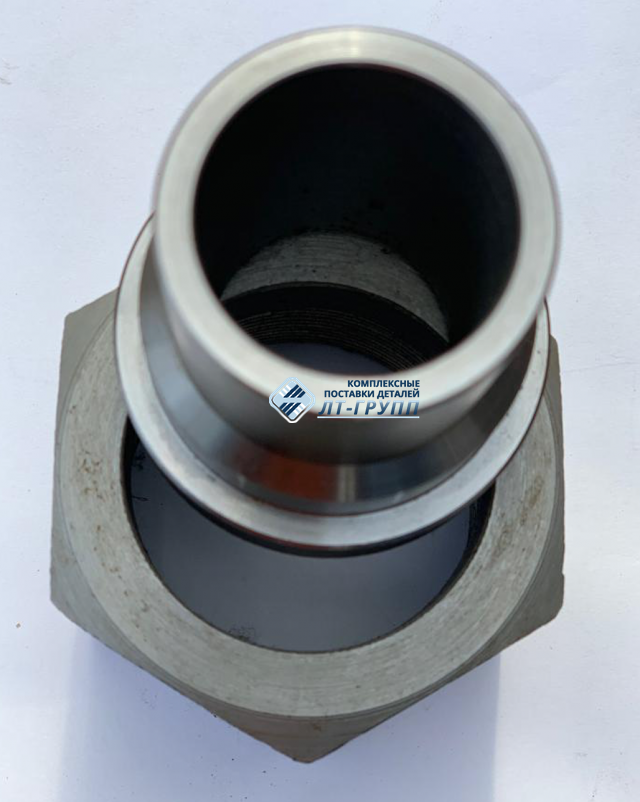

Комплект ШТС состоит из нескольких элементов, которые соединяются друг с другом. Один из составных элементов устанавливается на трубопровод, а второй предназначен непосредственно для подключения оборудования. Комплект состоит из накидной гайки, ниппеля, штуцера и прокладки. Соединение производится встык и имеет ограничения по герметичности, однако для монтажа не используется сварка, что является главным преимуществом данного варианта крепежа.
Эксплуатационные особенности и свойства
ШТС 556-01, 556-35 и 556-03 изготавливаются из сплавов и нержавеющей и углеродистой стали, выбор зависит от параметров рабочей среды. Крепежное соединение можно использовать в трубопроводах любого назначения: материал изготовления переносит не только интенсивные механические нагрузки, но и противостоит коррозионному разрушению.
Крепежные элементы с резьбой изготавливаются по сложной и многоэтапной технологии, которая включает механическую обработку металлической заготовки. При этом готовая продукция проходит обязательный контроль качества и должна соответствовать ряду требований. Размерные параметры каждой части прописаны в ГОСТе, а несоответствие стандарту приводит к искажениям показаний прибора.
При использовании ШТС не используется сварка, поэтому проведение ремонтных работ занимает гораздо меньше времени и не требует больших финансовых вложений. Выбор универсального соединения, которое может работать с любой средой и отличается практичностью, является общепризнанным стандартом, и в трубопроводных системах судна востребована именно такая арматура.
ШТС 556-01, 556-35 и 556-03 могут использоваться в трубопроводах со следующей рабочей средой:
- морская и пресная вода;
- конденсат;
- дистиллированная вода;
- нефтепродукты;
- горюче-смазочные материалы.
Высокая герметичность соединения дает возможность устанавливать подобный крепеж в трубопроводах, работающих под высоким давлением или в условиях повышенных температур.

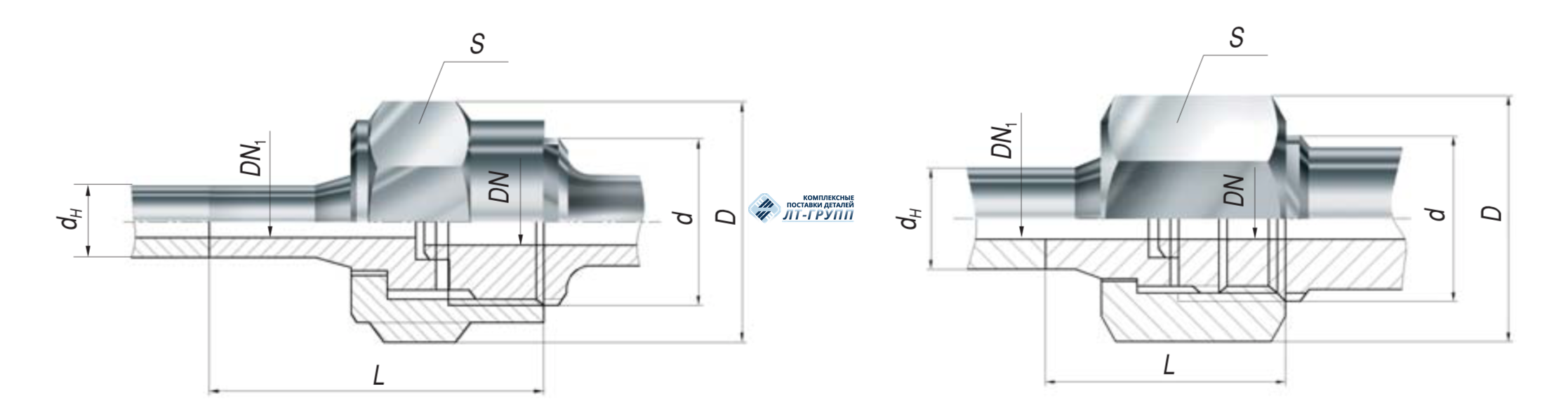

Обозначение | Материал | Проводимая среда | DN | PN (кгс/cм2) | |
ИТШЛ.302615.109 (556-01.079-3) | сталь | вода морская и пресная, воздух, тяжелые нефтепрод., масло | 15/10 | 100 | |
ИТШЛ.302615.109-01 (556-01.079-4) | сталь | 20/10 | 100 | ||
ИТШЛ.302615.109-02 (556-01.079-5) | сталь | 20/15 | 100 | ||
ИТШЛ.302615.109-03 (556-01.079-6) | сталь | 25/15 | 100 | ||
ИТШЛ.302615.109-04 (556-01.079-7) | сталь | 25/20 | 100 | ||
ИТШЛ.302615.109-05 (556-01.079-8) | сталь | 32/20 | 100 | ||
ИТШЛ.302615.109-07 (556-01.079-9) | сталь | 32/25 | 100 | ||
ИТШЛ.302615.109-08 (556-01.079-12) | сталь | пар до 400°С | 15/10 | 100 | |
ИТШЛ.302615.109-09 (556-01.079-13) | сталь | пар до 400°С | 20/10 | 100 | |
ИТШЛ.302615.109-10 (556-01.079-14) | сталь | пар до 400°С | 20/15 | 100 | |
ИТШЛ.302615.109-11 (556-01.079-15) | сталь | пар до 400°С | 25/15 | 100 | |
ИТШЛ.302615.109-12 (556-01.079-16) | сталь | пар до 400°С | 25/20 | 100 | |
ИТШЛ.302615.109-13 (556-01.079-17) | сталь | пар до 400°С | 32/20 | 100 | |
ИТШЛ.302615.109-014 (556-01.079-18) | сталь | пар до 400°С | 32/25 | 100 | |
ИТШЛ.302615.110 (556-01.080-01) | кор. сталь 08х18н10т | вода дист., конд., самин, воздух, негор. жидк. сист. гидр., легкие нефт. прод. масляные фр., пар до 250°С | 15/10 | 100 | |
ИТШЛ.302615.110-01 (556-01.080-02) | кор. сталь 08х18н10т | 20/10 | 100 | ||
ИТШЛ.302615.110-02 (556-01.080-03) | кор. сталь 08х18н10т | 20/15 | 100 | ||
ИТШЛ.302615.110-03 (556-01.080-04) | кор. сталь 08х18н10т | 25/15 | 100 | ||
ИТШЛ.302615.110-04 (556-01.080-05) | кор. сталь 08х18н10т | 25/20 | 100 | ||
ИТШЛ.302615.110-05 (556-01.080-06) | кор. сталь 08х18н10т | 32/20 | 100 | ||
ИТШЛ.302615.110-06 (556-01.080-07) | кор. сталь 08х18н10т | 32/25 | 100 | ||
ИТШЛ.302615.110-07 (556-01.080-08) | кор. сталь 08х18н10т | пар с температурой от 251°C до 400°C | 15/10 | 100 | |
ИТШЛ.302615.110-08 (556-01.080-09) | кор. сталь 08х18н10т | 20/10 | 100 | ||
ИТШЛ.302615.110-09 (556-01.080-10) | кор. сталь 08х18н10т | 20/15 | 100 | ||
ИТШЛ.302615.110-010 (556-01.080-11) | кор. сталь 08х18н10т | 25/15 | 100 | ||
ИТШЛ.302615.110-011 (556-01.080-12) | кор. сталь 08х18н10т | 25/20 | 100 | ||
ИТШЛ.302615.110-012 (556-01.080-13) | кор. сталь 08х18н10т | 32/20 | 100 | ||
ИТШЛ.302615.110-013 (556-01.080-14) | кор. сталь 08х18н10т | 32/25 | 100 | ||
ИТШЛ.302615.111 (556-35.2561) | кор. сталь 08х18н10т | вода дист., конд., самин, воздух, негор. жидк. сист. гидр., легкие нефт. прод. масляные фр., пар до 250°С | 15/10 | 100 | |
ИТШЛ.302615.111-01 (556-35.2561-01) | кор. сталь 08х18н10т | 20/10 | 100 | ||
ИТШЛ.302615.111-02 (556-35.2561-02) | кор. сталь 08х18н10т | 20/15 | 100 | ||
ИТШЛ.302615.111-03 (556-35.2561-03) | кор. сталь 08х18н10т | 25/15 | 100 | ||
ИТШЛ.302615.111-04 (556-35.2561-04) | кор. сталь 08х18н10т | 25/20 | 100 | ||
ИТШЛ.302615.111-05 (556-35.2561-05) | кор. сталь 08х18н10т | 32/20 | 100 | ||
ИТШЛ.302615.111-06 (556-35.2561-06) | кор. сталь 08х18н10т | 32/25 | 100 | ||
ИТШЛ.302615.111-07 (556-35.2561-07) | кор. сталь 08х18н10т | пар с температурой от 251°C до 400°C | 15/10 | 100 | |
ИТШЛ.302615.111-08 (556-35.2561-08) | кор. сталь 08х18н10т | 20/10 | 100 | ||
ИТШЛ.302615.111-09 (556-35.2561-09) | кор. сталь 08х18н10т | 20/15 | 100 | ||
ИТШЛ.302615.111-10 (556-35.2561-10) | кор. сталь 08х18н10т | 25/15 | 100 | ||
ИТШЛ.302615.111-11 (556-35.2561-11) | кор. сталь 08х18н10т | 25/20 | 100 | ||
ИТШЛ.302615.111-13 (556-35.2561-12) | кор. сталь 08х18н10т | 32/20 | 100 | ||
ИТШЛ.302615.111-13 (556-35.2561-13) | кор. сталь 08х18н10т | 32/25 | 100 | ||
ИТШЛ.302615.112 (556-03.386) | кор. сталь 08х18н10т | дистилят, бидистилят t≤120°С, масло, негор. жидк. сист. гидр. | 15/10 | 200 | |
ИТШЛ.302615.112-01 (556-03.386-01) | кор. сталь 08х18н10т | 20/10 | 200 | ||
ИТШЛ.302615.112-02 (556-03.386-02) | кор. сталь 08х18н10т | 20/15 | 200 | ||
ИТШЛ.302615.112-03 (556-03.386-03) | кор. сталь 08х18н10т | 25/15 | 200 | ||
ИТШЛ.302615.112-04 (556-03.386-04) | кор. сталь 08х18н10т | 25/20 | 200 | ||
ИТШЛ.302615.112-05 (556-03.386-05) | кор. сталь 08х18н10т | 32/20 | 200 | ||
ИТШЛ.302615.112-06 (556-03.386-06) | кор. сталь 08х18н10т | 32/25 | 200 | ||
ИТШЛ.302615.113 (556-03.384) | сталь | углекислота | 15/10 | 160 | |
ИТШЛ.302615.113-03 (556-03.384-03) | сталь | углекислота | 25/15 | 160 | |
ИТШЛ.302615.113-05 (556-03.384-05) | сталь | углекислота | 32/20 | 160 | |
ИТШЛ.302615.113-06 (556-03.384-06) | сталь | углекислота | 32/25 | 160 | |
ИТШЛ.302615.113-07 (556-03.384-07) | сталь | масло, нег. жид. сист. гидр. | 15/10 | 160 | |
ИТШЛ.302615.113-09 (556-03.384-09) | сталь | 20/15 | 160 | ||
ИТШЛ.302615.113-10 (556-03.384-10) | сталь | 25/15 | 160 | ||
ИТШЛ.302615.113-11 (556-03.384-11) | сталь | 25/20 | 160 | ||
ИТШЛ.302615.113-12 (556-03.384-12) | сталь | 32/20 | 160 | ||
ИТШЛ.302615.113-13 (556-03.384-13) | сталь | 32/25 | 160 | ||
ИТШЛ.302615.129 (556-35.2380) | кор. сталь 08х18н10т | масло, жидк. ПГВ | 1/6 | 200 | |
ИТШЛ.302615.130 (556-35.1775) | спецсплав | маслян. фрак. | 40/32 | 160 | |
ИТШЛ.302615.130 (556-35.1775) | спецсплав | маслян. фрак. | 40/32 | 40 | |
ИТШЛ.302615.131 (556-01.116-1) | кор. сталь 08х18н10т | дист. вода, конд, самин, легкие нефт. прод., мас ляные фр., жидкость ПГВ ГОСТ 25821-83, воздух, пар до 250°С | 10х6 | 100 | |
ИТШЛ.302615.131-01 (556-01.116-2) | кор. сталь 08х18н10т | 15х6 | 100 | ||
ИТШЛ.302615.131-02 (556-01.116-3) | кор. сталь 08х18н10т | пар до 400°С | 10х6 | 100 | |
ИТШЛ.302615.131-03 (556-01.116-4) | кор. сталь 08х18н10т | пар до 400°С | 15х6 | 100 |
