Соединения штуцерно-торцевые накидные переходные внахлестку

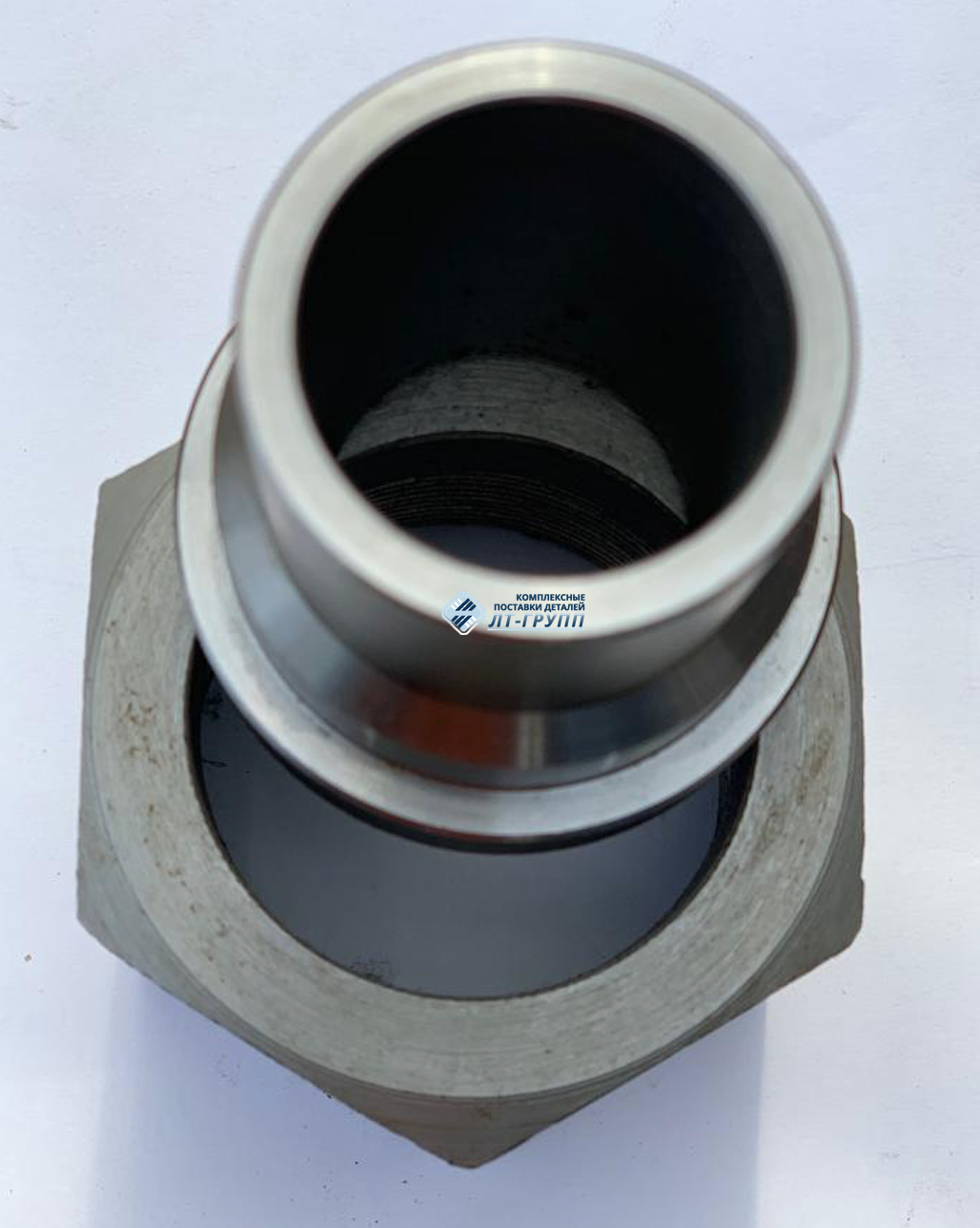

ШТС 556-01, 556-35 и 556-03 используются для подключения крупногабаритных фрагментов системы или для подключения различного измерительного оборудования. Инфраструктура любого судна состоит из огромного количества элементов, которые чаще всего реализованы в виде трубопровода. При этом для нормального функционирования системы необходимо постоянно снимать показания рабочих параметров и отслеживать состояние внутреннего пространства.

Соединения штуцерно-торцевые накидные переходные внахлестку

Измерительное оборудование подключается напрямую к трубопроводу, соединение должно быть герметичным, чтобы не искажать показания. Помимо сохранения внутренних параметров, соединение должно быть универсальным и быстро сниматься в случае поломки. Сочетание практичности и долговечности – главное преимущество ШТС по сравнению с другими вариантами соединений. Для установки используется резьбовая часть крепежа, которая герметизируется специальными прокладками. Отсутствие сварочного шва упрощает обслуживание системы и сокращает сроки проведения ремонтных работ.

Особенности и параметры

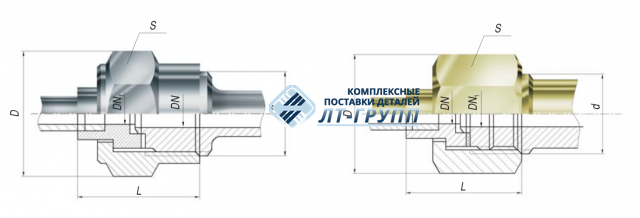

Соединения штуцерно-торцевые накидные 556-01, 556-35 и 556-03 изготавливаются по установленному ГОСТу, который предписывает размерные соотношения, материал изготовления и особенности конструкции. В данном случае ШТС состоит из нескольких гаек, ниппеля и штуцера. Соединение производится внахлест, по ГОСТу данный крепеж получил спецификацию Тип 3.

Материал изготовления зависит от того, с какой рабочей средой придется работать соединению. Например, для трубопроводов с морской и пресной водой используются ШТС из углеродистой стали, а для масел больше подходит латунь. Помимо данного параметра, соединение может иметь определенные размерные показатели, так как на судне используются трубы разного диаметра. Выбор полностью зависит от условий эксплуатации, и нарушать установленные стандарты не рекомендуется.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)


ИТШЛ.302615.101 (556-01.075-01)

сталь

вода морская

и пресная, воздух,

тяжелые нефтепрод.,

масло

6/3

100


ИТШЛ.302615.101-01 (556-01.075-02)

сталь

10/3

100


ИТШЛ.302615.101-02 (556-01.075-03)

сталь

10/6

100


ИТШЛ.302615.101-03 (556-01.075-04)

сталь

15/6

100


ИТШЛ.302615.101-04 (556-01.075-05)

сталь

15/10

100


ИТШЛ.302615.101-05 (556-01.075-06)

сталь

20/10

100


ИТШЛ.302615.101-06 (556-01.075-07)

сталь

20/15

100


ИТШЛ.302615.101-07 (556-01.075-08)

сталь

25/15

100


ИТШЛ.302615.101-08 (556-01.075-09)

сталь

25/20

100


ИТШЛ.302615.101-09 (556-01.075-10)

сталь

32/20

100


ИТШЛ.302615.101-10 (556-01.075-11)

сталь

32/25

100


ИТШЛ.302615.101-11 (556-01.075-12)

сталь

пар до 400°С

6/3

100


ИТШЛ.302615.101-12 (556-01.075-13)

сталь

пар до 400°С

10/3

100


ИТШЛ.302615.101-13 (556-01.075-14)

сталь

пар до 400°С

10/6

100


ИТШЛ.302615.101-14 (556-01.075-15)

сталь

пар до 400°С

15/6

100


ИТШЛ.302615.101-15 (556-01.075-16)

сталь

пар до 400°С

15/10

100


ИТШЛ.302615.101-16 (556-01.075-17)

сталь

пар до 400°С

20/10

100


ИТШЛ.302615.101-17 (556-01.075-18)

сталь

пар до 400°С

20/15

100


ИТШЛ.302615.101-18 (556-01.075-19)

сталь

пар до 400°С

25/15

100


ИТШЛ.302615.101-19 (556-01.075-20)

сталь

пар до 400°С

25/20

100


ИТШЛ.302615.101-20 (556-01.075-21)

сталь

пар до 400°С

32/20

100


ИТШЛ.302615.101-21 (556-01.075-22)

сталь

пар до 400°С

32/25

100


ИТШЛ.302615.102 (556-01.076-01)

кор. сталь 08х18н10т

вода дист., конд., самин, воздух, негор.

жидк. сист. гидр., легкие нефт. прод.

масляные фр.

6/3

100


ИТШЛ.302615.102-01 (556-01.076-02)

кор. сталь 08х18н10т

10/3

100


ИТШЛ.302615.102-02 (556-01.076-03)

кор. сталь 08х18н10т

10/6

100


ИТШЛ.302615.102-03 (556-01.076-04)

кор. сталь 08х18н10т

15/6

100


ИТШЛ.302615.102-04 (556-01.076-05)

кор. сталь 08х18н10т

15/10

100


ИТШЛ.302615.102-05 (556-01.076-06)

кор. сталь 08х18н10т

20/10

100


ИТШЛ.302615.102-06 (556-01.076-07)

кор. сталь 08х18н10т

20/15

100


ИТШЛ.302615.102-07 (556-01.076-08)

кор. сталь 08х18н10т

25/15

100


ИТШЛ.302615.102-08 (556-01.076-09)

кор. сталь 08х18н10т

25/20

100



ИТШЛ.302615.102-09 (556-01.076-10)

кор. сталь 08х18н10т

32/20

100


ИТШЛ.302615.102-10 (556-01.076-11)

кор. сталь 08х18н10т

32/25

100


ИТШЛ.302615.102-11 (556-01.076-12)

кор. сталь 08х18н10т

пар до 400°С

6/3

100


ИТШЛ.302615.102-12 (556-01.076-13)

кор. сталь 08х18н10т

пар до 400°С

10/3

100


ИТШЛ.302615.102-13 (556-01.076-14)

кор. сталь 08х18н10т

пар до 400°С

10/6

100


ИТШЛ.302615.102-14 (556-01.076-15)

кор. сталь 08х18н10т

пар до 400°С

15/6

100


ИТШЛ.302615.102-15 (556-01.076-16)

кор. сталь 08х18н10т

пар до 400°С

15/10

100


ИТШЛ.302615.102-16 (556-01.076-17)

кор. сталь 08х18н10т

пар до 400°С

20/10

100


ИТШЛ.302615.102-17 (556-01.076-18)

кор. сталь 08х18н10т

пар до 400°С

20/15

100


ИТШЛ.302615.102-18 (556-01.076-19)

кор. сталь 08х18н10т

пар до 400°С

25/15

100


ИТШЛ.302615.102-19 (556-01.076-20)

кор. сталь 08х18н10т

пар до 400°С

25/20

100


ИТШЛ.302615.102-20 (556-01.076-21)

кор. сталь 08х18н10т

пар до 400°С

32/20

100


ИТШЛ.302615.102-21 (556-01.076-22)

кор. сталь 08х18н10т

пар до 400°С

32/25

100


ИТШЛ.302615.103 (556-01.077-01)

латунь

воздух, масл. фр., конденсат,

негор. жидк.

6/3

100


ИТШЛ.302615.103-01 (556-01.077-02)

латунь

воздух, масл. фр., конденсат,

негор. жидк.

10/3

100


ИТШЛ.302615.103-02 (556-01.077-03)

латунь

воздух, масл. фр., конденсат,

негор. жидк.

10/6

100


ИТШЛ.302615.103-03 (556-01.077-04)

латунь

воздух, масл. фр., конденсат,

негор. жидк.

15/6

100


ИТШЛ.302615.103-04 (556-01.077-05)

латунь

воздух, масл. фр., конденсат,

негор. жидк.

15/10

100


ИТШЛ.302615.103-05 (556-01.077-06)

латунь

воздух, масл. фр., конденсат,

негор. жидк.

20/10

100


ИТШЛ.302615.103-06 (556-01.077-07)

латунь

воздух, масл. фр., конденсат,

негор. жидк.

20/15

100


ИТШЛ.302615.103-07 (556-01.077-08)

латунь

воздух, масл. фр., конденсат, негор. жидк.

25/15

100


ИТШЛ.302615.103-08 (556-01.077-09)

латунь

воздух, масл. фр., конденсат, негор. жидк.

25/20

100


ИТШЛ.302615.103-09 (556-01.077-10)

латунь

воздух, масл. фр., конденсат, негор. жидк.

32/20

100


ИТШЛ.302615.103-10 (556-01.077-11)

латунь

воздух, масл. фр., конденсат, негор. жидк.

32/25

100


ИТШЛ.302615.104 (556-01.078-01)

бронза

БрАНЖМц9-4-4-1

вода морская

6/3

100


ИТШЛ.302615.104-01 (556-01.078-02)

бронза

БрАНЖМц9-4-4-1

вода морская

10/3

100


ИТШЛ.302615.104-02 (556-01.078-03)

бронза

БрАНЖМц9-4-4-1

вода морская

10/6

100


ИТШЛ.302615.104-03 (556-01.078-04)

бронза

БрАНЖМц9-4-4-1

вода морская

15/6

100


ИТШЛ.302615.104-04 (556-01.078-05)

бронза

БрАНЖМц9-4-4-1

вода морская

15/10

100


ИТШЛ.302615.104-05 (556-01.078-06)

бронза

БрАНЖМц9-4-4-1

вода морская

20/10

100


ИТШЛ.302615.104-06 (556-01.078-07)

бронза

БрАНЖМц9-4-4-1

вода морская

20/15

100


ИТШЛ.302615.104-07 (556-01.078-08)

бронза

БрАНЖМц9-4-4-1

вода морская

25/15

100


ИТШЛ.302615.104-08 (556-01.078-09)

бронза

БрАНЖМц9-4-4-1

вода морская

25/20

100


ИТШЛ.302615.104-09 (556-01.078-10)

бронза

БрАНЖМц9-4-4-1

вода морская

32/20

100


ИТШЛ.302615.104-10 (556-01.078-11)

бронза

БрАНЖМц9-4-4-1

вода морская

32/25

100


ИТШЛ.302615.105 (556-35.2402)

бронза БрАМц9-2

конден., масл. фр.,

воздух, пар до 250°С,

негор. жидкости

6/3

100


ИТШЛ.302615.105-01 (556-35.2402-01)

бронза БрАМц9-2

10/3

100


ИТШЛ.302615.105-02 (556-35.2402-02)

бронза БрАМц9-2

10/6

100


ИТШЛ.302615.105-03 (556-35.2402-03)

бронза БрАМц9-2

15/6

100


ИТШЛ.302615.105-04 (556-35.2402-04)

бронза БрАМц9-2

15/10

100


ИТШЛ.302615.105-05 (556-35.2402-05)

бронза БрАМц9-2

20/10

100



ИТШЛ.302615.105-06 (556-35.2402-06)

бронза БрАМц9-2

20/15

100



ИТШЛ.302615.105-07 (556-35.2402-07)

бронза БрАМц9-2

25/15

100


ИТШЛ.302615.105-08 (556-35.2402-08)

бронза БрАМц9-2

25/20

100


ИТШЛ.302615.105-09 (556-35.2402-09)

бронза БрАМц9-2

32/20

100


ИТШЛ.302615.105-10 (556-35.2402-10)

бронза БрАМц9-2

32/25

100


ИТШЛ.302615.106 (556-03.382)

кор. сталь 08х18н10т

дистилят, бидист. t≤120°С, масло,

негор. жид.

6/3

200


ИТШЛ.302615.106-01 (556-03.382-01)

кор. сталь 08х18н10т

дистилят, бидист. t≤120°С, масло,

негор. жид.

10/3

200


ИТШЛ.302615.106-02 (556-03.382-02)

кор. сталь 08х18н10т

дистилят, бидист. t≤120°С, масло,

негор. жид.

10/6

200


ИТШЛ.302615.106-03 (556-03.382-03)

кор. сталь 08х18н10т

дистилят, бидист. t≤120°С, масло,

негор. жид.

15/6

200


ИТШЛ.302615.107 (556-03.381)

сталь

углекислота

6/3

160


ИТШЛ.302615.107-01 (556-03.381-01)

сталь

углекислота

10/3

160


ИТШЛ.302615.107-02 (556-03.381-02)

сталь

углекислота

10/6

160


ИТШЛ.302615.107-03 (556-03.381-03)

сталь

углекислота

15/6

160


ИТШЛ.302615.107-04 (556-03.381-04)

сталь

масло, негор. жидк.

6/3

160


ИТШЛ.302615.107-05 (556-03.381-05)

сталь

масло, негор. жидк.

10/3

160


ИТШЛ.302615.107-07 (556-03.381-07)

сталь

масло, негор. жидк.

15/6

160


ИТШЛ.302615.108 (556-03.383)

бронза

масло, негор. жидк.

6/3

160


ИТШЛ.302615.108-01 (556-03.383-01)

бронза

масло, негор. жидк.

10/3

160


ИТШЛ.302615.108-02 (556-03.383-02)

бронза

масло, негор. жидк.

10/6

160


ИТШЛ.302615.108-03 (556-03.383-03)

бронза

масло, негор. жидк.

15/6

160


ИТШЛ.302615.108-04 (556-03.383-04)

бронза

масло, негор. жидк.

15/10

160



Производство судовой арматуры

Судовая арматура специального назначения производится в несколько этапов, на последней стадии на каждое соединение наносится резьба механическим способом. Сложность изготовления и строгие требования стали главной причиной того, что выпуском такой продукции занимаются только крупные металлообрабатывающие компании.

Помимо того, что каждый комплект отнимает довольно много времени и сил на изготовление, готовую продукцию необходимо проверить на соответствие всем стандартам. Отступление от указанных параметров может привести к протечке и исказить показания приборов, поэтому герметичность соединения играет самую важную роль в трубопроводе любого типа.

Компания «ЛТ-Групп» работает с любыми объемами крепежной продукции для современных судовых систем. Вы можете заказать качественные ШТС 556-01, 556-35 и 556-03 по доступным ценам, а технические специалисты предприятия возьмут на себя всю ответственность за изготовление крепежного элемента.
