Штуцера ответвительные встык

Штуцера ответвительные встык

Соединительный крепеж имеет полую конструкцию и представляет собой разветвительный элемент, который дает возможность подключить несколько отдельных отрезков к общему трубопроводу.

Судовая арматура изготавливается по стандартам, которые устанавливаются федеральными органами контроля. Стандартизация необходима для того, чтобы при строительстве корабельных систем не возникало сложностей с подбором комплектующих, а используемая продукция сохранила свои прочностные характеристики при интенсивной эксплуатации.

Конструктивные особенности и характеристики

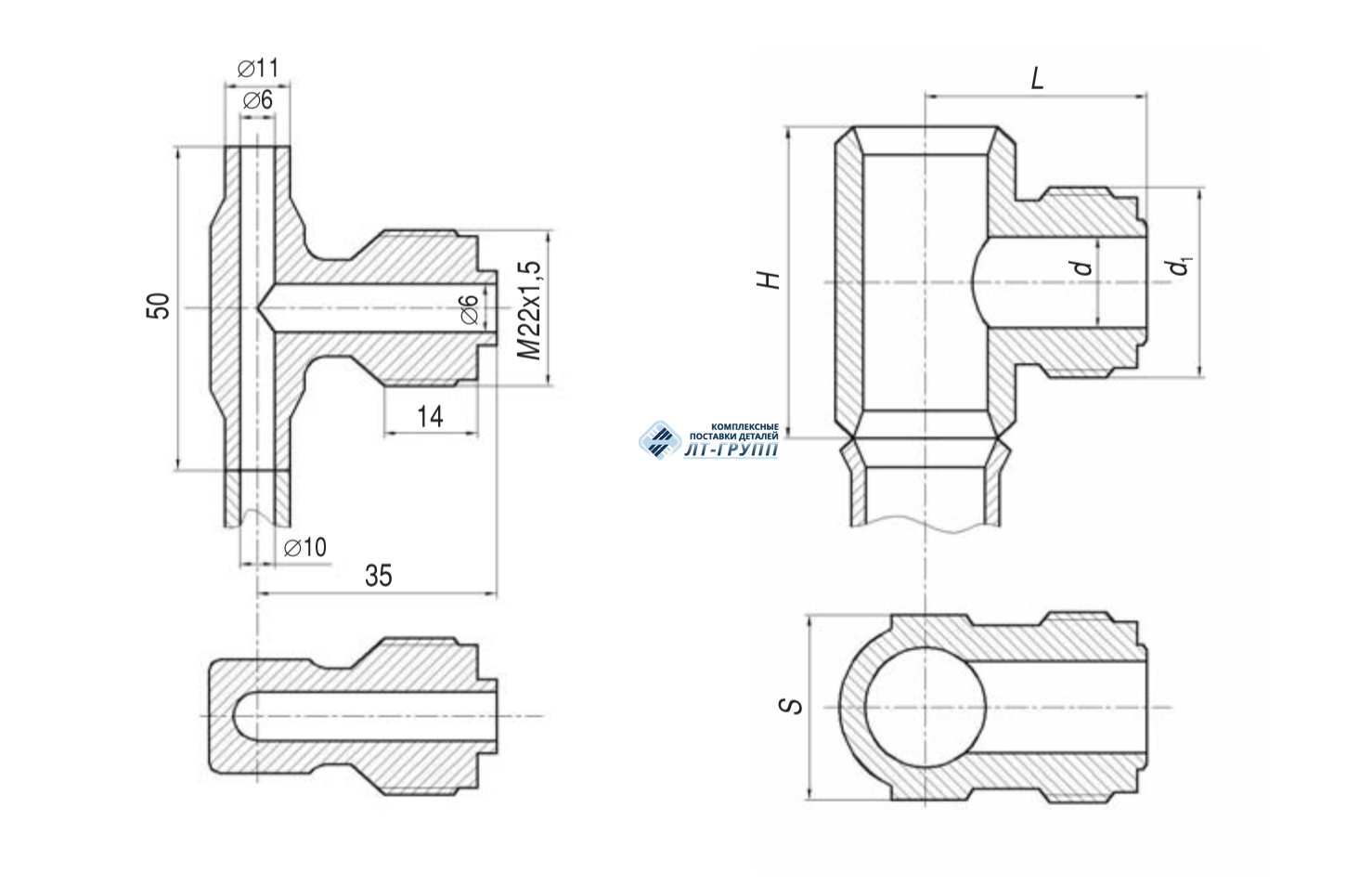

Штуцера встык устанавливаются сварным способом вровень с поверхностью подключаемого элемента. ШТС 556-03, 556-35 изготавливаются без резьбовой ленты, которая необходима при закреплении внахлест, поэтому соединение может использоваться в системах высокого давления и работать с высокотемпературной рабочей средой.

Выбор элемента строится на следующих аспектах:

  • проводимая среда;
  • диаметр трубопроводного элемента, который предстоит подключить;
  • технические параметры системы.

Штуцеры встык изготавливаются из коррозионностойкой стали 08х18н10т и бронзы, рабочей средой могут быть дистиллированная или горячая вода, масло и негорючие жидкости. В зависимости от того, какой проводник будет находиться в трубопроводе, подбирается штуцер определенного формата и типа. Как правило, изделия из коррозионностойкой стали используется в системах, где рабочая среда может отличаться высокой температурой. Бронзовые варианты подходят для трубопроводов с маслом и негорючими жидкостями.

Каждый производитель должен соблюдать федеральные требования и проверять готовые изделия на соответствие стандартам. Наличие трещин или отклонений в размерах расцениваются как заводской брак и могут привести к поломке трубопровода. При подборе штуцера важно учесть не только качественные характеристики, но и правильно подобрать размер подключаемого элемента.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)


ИТШЛ.753041.005 (556-03.399)

кор. сталь 08х18н10т

дист., бидист. t≤120°С, масло,

негор. жидк. сист. гидр.

3

200


ИТШЛ.753041.005-01 (556-03.399-01)

кор. сталь 08х18н10т

3

200


ИТШЛ.753041.005-02 (556-03.399-02)

кор. сталь 08х18н10т

3

200


ИТШЛ.753041.005-03 (556-03.399-03)

кор. сталь 08х18н10т

3

200



ИТШЛ.753041.005-04 (556-03.399-04)

кор. сталь 08х18н10т

3

200


ИТШЛ.753041.005-05 (556-03.399-05)

кор. сталь 08х18н10т

3

200


ИТШЛ.753041.005-06 (556-03.399-06)

кор. сталь 08х18н10т

3

200


ИТШЛ.753041.005-07 (556-03.399-07)

кор. сталь 08х18н10т

дист., бидист. t≤120°С, масло,

негор. жидк. сист. гидр.

6

200


ИТШЛ.753041.005-08 (556-03.399-08)

кор. сталь 08х18н10т

6

200


ИТШЛ.753041.005-09 (556-03.399-09)

кор. сталь 08х18н10т

6

200


ИТШЛ.753041.005-10 (556-03.399-10)

кор. сталь 08х18н10т

6

200



ИТШЛ.753041.005-11 (556-03.399-11)

кор. сталь 08х18н10т

6

200


ИТШЛ.753041.005-12 (556-03.399-12)

кор. сталь 08х18н10т

6

200


ИТШЛ.753041.005-13 (556-03.399-13)

кор. сталь 08х18н10т

6

200


ИТШЛ.753041.005-14 (556-03.399-14)

кор. сталь 08х18н10т

дист., бидист. t≤120°С, масло,

негор. жидк. сист. гидр.

10

200


ИТШЛ.753041.005-15 (556-03.399-15)

кор. сталь 08х18н10т

10

200


ИТШЛ.753041.005-16 (556-03.399-16)

кор. сталь 08х18н10т

10

200


ИТШЛ.753041.005-17 (556-03.399-17)

кор. сталь 08х18н10т

10

200



ИТШЛ.753041.005-18 (556-03.399-18)

кор. сталь 08х18н10т

10

200


ИТШЛ.753041.005-19 (556-03.399-19)

кор. сталь 08х18н10т

10

200


ИТШЛ.753041.005-20 (556-03.399-20)

кор. сталь 08х18н10т

10

200


ИТШЛ.753041.005-21 (556-03.399-21)

кор. сталь 08х18н10т

15

200


ИТШЛ.753041.005-22 (556-03.399-22)

кор. сталь 08х18н10т

15

200


ИТШЛ.753041.005-23 (556-03.399-23)

кор. сталь 08х18н10т

15

200


ИТШЛ.753041.005-24 (556-03.399-24)

кор. сталь 08х18н10т

15

200



ИТШЛ.753041.005-25 (556-03.399-25)

кор. сталь 08х18н10т

15

200


ИТШЛ.753041.005-26 (556-03.399-26)

кор. сталь 08х18н10т

15

200


ИТШЛ.753041.005-27 (556-03.399-27)

кор. сталь 08х18н10т

15

200


ИТШЛ.753041.005-28 (556-03.399-28)

кор. сталь 08х18н10т

дист., бидист. t≤120°С, масло,

негор. жидк. сист. гидр.

20

200


ИТШЛ.753041.005-29 (556-03.399-29)

кор. сталь 08х18н10т

20

200


ИТШЛ.753041.005-30 (556-03.399-30)

кор. сталь 08х18н10т

20

200


ИТШЛ.753041.005-31 (556-03.399-31)

кор. сталь 08х18н10т

20

200


ИТШЛ.753041.005-32 (556-03.399-32)

кор. сталь 08х18н10т

20

200


ИТШЛ.753041.005-33 (556-03.399-33)

кор. сталь 08х18н10т

25

200


ИТШЛ.753041.005-34 (556-03.399-34)

кор. сталь 08х18н10т

25

200


ИТШЛ.753041.005-35 (556-03.399-35)

кор. сталь 08х18н10т

25

200


ИТШЛ.753041.005-36 (556-03.399-36)

кор. сталь 08х18н10т

25

200


ИТШЛ.753041.005-37 (556-03.399-37)

кор. сталь 08х18н10т

32

200


ИТШЛ.753041.005-38 (556-03.399-38)

кор. сталь 08х18н10т

32

200


ИТШЛ.753041.005-39 (556-03.399-39)

кор. сталь 08х18н10т

32

200


ИТШЛ.753041.006 (556-03.400)

бронза

масло, негор. жидк.

сист. гидр.

3

160


ИТШЛ.753041.006-01 (556-03.400-01)

бронза

3

160


ИТШЛ.753041.006-02 (556-03.400-02)

бронза

3

160


ИТШЛ.753041.006-03 (556-03.400-03)

бронза

3

160


ИТШЛ.753041.006-04 (556-03.400-04)

бронза

6

160


ИТШЛ.753041.006-05 (556-03.400-05)

бронза

6

160


ИТШЛ.753041.006-06 (556-03.400-06)

бронза

6

160


ИТШЛ.753041.006-07 (556-03.400-07)

бронза

6

160


ИТШЛ.753041.006-08 (556-03.400-08)

бронза

10

160


ИТШЛ.753041.006-10 (556-03.400-10)

бронза

10

160



ИТШЛ.753041.006-11 (556-03.400-11)

бронза

10

160


ИТШЛ.753041.006-12 (556-03.400-12)

бронза

15

160


ИТШЛ.753041.006-13 (556-03.400-13)

бронза

15

160


ИТШЛ.753041.006-15 (556-03.400-15)

бронза

15

160


ИТШЛ.753041.006-18 (556-03.400-18)

бронза

20

160


ИТШЛ.753041.006-19 (556-03.400-19)

бронза

25

160


ИТШЛ.753041.006-20 (556-03.400-20)

бронза

25

160


ИТШЛ.753041.006-21 (556-03.400-21)

бронза

32

160


ИТШЛ.753041.013 (556-35.2381)

кор. сталь 08х18н10т

масло, ПГВ


200



Качественная судовая арматура по привлекательным ценам

Если вам нужна судовая арматура, лучше всего сотрудничать с непосредственным производителем. В этом случае вы можете рассчитывать на высокое качество продукции, отсутствие дефектов и быстрое изготовление любого объема продукции. Количество производителей такой продукции на рынке ограничено, так как изготовление судовой арматуры имеет ряд технологических сложностей.

Компания «Палубное оборудование» предлагает свои услуги в качестве поставщика специфической продукции и готова быстро изготовить любой объем судовой арматуры. В каталоге вы найдете подробное описание видов и моделей крепления, которые закреплены в ГОСТе и используются повсеместно. Если вам нужна оригинальная конструкция соединения, предприятие готово разработать проект такого крепления по индивидуальным характеристикам.

Главные преимущества покупки в «Палубное оборудование» – это высокое качество всех изделий и доступная стоимость. Оптовых клиентов ждут индивидуальные предложения и возможность оформить доставку до региона, а узнать подробности покупки и рассчитать предварительную стоимость можно у консультантов компании.
