Соединения штуцерно-торцевые ввертные для манометра


ШТС 556-35 производится в соответствии с федеральными стандартами и подбирается в зависимости от технических условий использования и назначения самого трубопровода. Судовые системы жизнеобеспечения состоят из огромного количества различных элементов, для их нормальной работы требуются специальные рабочие жидкости. В момент эксплуатации параметры трубопровода должны находиться под постоянным контролем, для этого к общей системе подключается различное измерительное оборудование. Одним из таких приборов является манометр, который должен отображать точные параметры для контроля над работой трубопровода.

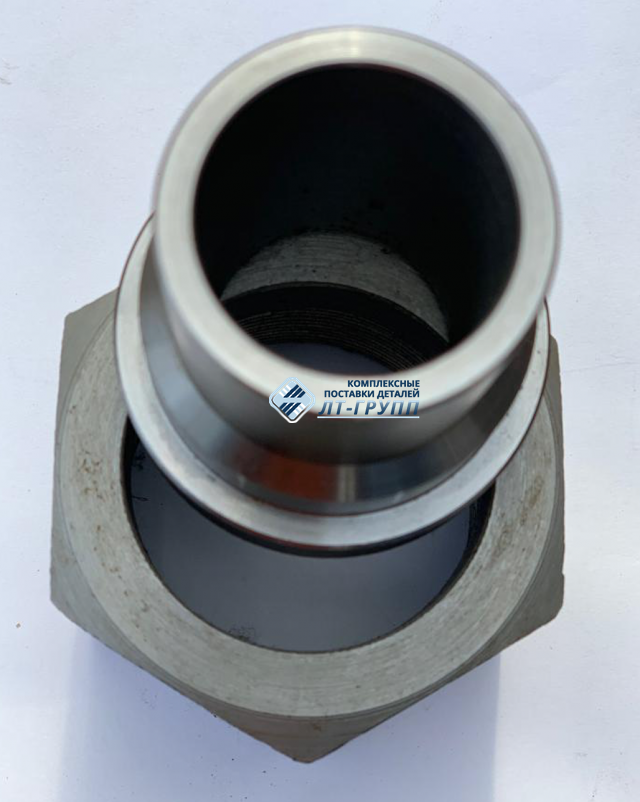

Соединения штуцерно-торцевые ввертные для манометра

Эксплуатационные особенности и конструкция

ШТС 556-35 является комплектом крепежных элементов, который состоит из нескольких составных частей. Одна часть устанавливается на подключаемое устройство, а другая присоединяется к трубопроводу. Подключение производится механическим способом, так как на поверхности обеих частей комплекта присутствует резьба. Для подключения не нужно использовать сварку, что намного упрощает проведение ремонтных работ. Однако конструкция ШТС в закрытом состоянии сохраняет герметичность внутри трубопровода, и измерительный прибор получает верные данные без искажений.

ШТС 556-35 используются в трубопроводах различного назначения и могут работать с агрессивной рабочей средой. В зависимости от назначения подбирается тот или иной вариант соединения, особое внимание уделяется материалу изготовления. Судовая арматура изготавливается из нержавеющей и углеродистой стали, бронзы и латуни. Разные сплавы имеют различные показатели прочности и коррозионной стойкости, поэтому вид соединения подбирается в зависимости от рабочей среды трубопровода.

Основные эксплуатационные характеристики по ГОСТу:

  • механическая прочность;
  • коррозионная стойкость;
  • химическая инертность;
  • температуростойкость.

Крепежные соединения должны выдержать интенсивную эксплуатацию и не деформироваться при перепадах температуры.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)

ИТШЛ.302615.146 (556-35.2091)

бронза

вода морская

6

100

ИТШЛ.302615.148 (556-35.2527)

кор. сталь 08х18н10т

диит., бидист., конденс., самин, воздух,

масл. фр., жидкость ПГВ

6

250

ИТШЛ.302615.149 (556-35.2528)

бронза

вода пресн., воздух, конд., пар, мас. фр.,

ПГВ, тяж. и легк. нефтепрод.

6

160

ИТШЛ.302615.150 (556-35.2087)

латунь

вода пресная, масл. фр., легк. и тяж.

нефт. ппрод., конденс., пар t≤150°С

3

100

ИТШЛ.302615.151 (556-35.2089)

бронза

вода морская

3

100

ИТШЛ.302615.152 (556-35.2455)

кор. сталь 08х18н10т

пар от 250°С до 400°С

6

100

ИТШЛ.302615.152-01 (556-35.2455-01)

кор. сталь 08х18н10т

пар от 250°С до 400°С

6

100


Предложение от производителя

Качество крепежных соединений – важный фактор работоспособности трубопровода на судне. Подобные элементы необходимо приобретать только у проверенных и надежных поставщиков, которые соблюдают все стандарты ГОСТа и могут гарантировать точные размерные показатели каждой составной части комплекта.

Производство подобной продукции усложняется тем, что на финишных этапах соединение подвергается механической обработке для нарезания резьбы. При выполнении подобных работ важно соблюдать правильное направление и не нарушать технологию обработки. Соединение должно быть герметичным, но при подключении задействуется только резьбовая часть.

Учесть все требования и соблюсти стандарты может только крупное предприятие с собственной линией контроля качества. Компания «ЛТ-Групп» специализируется на изготовлении судовой арматуры специфического назначения. На предприятии реализована обширная техническая платформа, а собственное конструкторское бюро занимается разработкой и проектированием оригинальных деталей.

Компания работает с любыми объемами заказной продукции и может гарантировать высокое качество каждого изделия. Оптовых и постоянных клиентов ждут выгодные предложения с индивидуальными условиями оплаты и доставки. Если у вас возникли вопросы, вы всегда можете обратиться к консультантам предприятия и получить развернутый ответ от профессионала.
