Соединения штуцерно-торцевые накидные для манометра

Каталог продукции / Судовая арматура / Металлоообработка / ШТС / Cправочная информация   

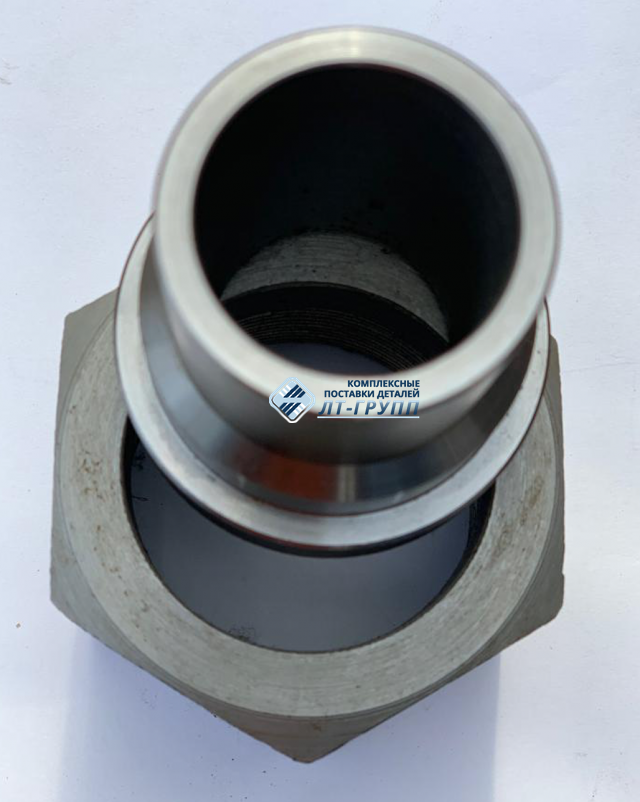

Соединения штуцерно-торцевые накидные 556-35 для манометра от производителя!!!


Для нормальной работы любого трубопровода необходимо контролировать основные показатели системы, и для этого используются различные устройства и инструменты. Установка механических приборов производится путем прямого подключения к системе трубопровода в местах, где возможно снять точные показания по ряду параметров.

Соединения штуцерно-торцевые накидные 556-35 для манометра от производителя!!!

Эксплуатационные особенности и характеристики

ШТС 556-35 представляет собой комплект из нескольких элементов:

  • гайка с цилиндрической резьбой;
  • накидная гайка;
  • прижимной ниппель;
  • штуцер.

Деталь полностью разъемная: одна часть устанавливается на подключаемое устройство, а вторая – к трубопроводу. Соединение производится с помощью резьбы, образуя герметичное пространство, поэтому подобную конструкцию можно использовать для систем с разной рабочей средой. В зависимости от назначения и технических условий использования подбираются материал изготовления и размерные параметры соединения. Так как в трубопроводе может проходить морская и пресная вода, масло или продукты нефтеперегона, то ШТС ШТС 556-35 изготавливаются из бронзы, спецсплавов и нержавеющей стали. Важным параметром выбора является размер соединения, чтобы при закреплении создавалось герметичное внутреннее пространство и манометр отображал актуальные данные.

ШТС 556-35 используются для подключения ответственных приборов, так как практичны и универсальны. В отличие от обычного крепежного фланца для установки не нужно применять сварку, что намного ускоряет процесс монтажа. К тому же, в случае поломки можно быстро разобрать трубопроводную систему, сохранив все отдельные сегменты целыми и неповрежденными.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)

ИТШЛ.302615.135 (556-35.454)

сталь

вода пресная, воздух, масло, легкие и

тяжелые нефтепрод.,

пар t=400°С

3

50

ИТШЛ.302615.136 (556-35.456)

сталь

6

50

ИТШЛ.302615.166 (556-35.2439)

спецсплав

морская вода, масло, дистилят,

бидистилят, конденсат, воздух, легкие

и тяжелые нефтепрод., жидкости сист.

Гидр., вода питьевая, пар t≤320°С

6

200

ИТШЛ.302615.137 (556-35.1683)

кор. сталь

дистилят t≤250°С

3

200

ИТШЛ.302615.138 (556-35.2437)

кор. сталь

вода пресная, воздух, масло,

пар t≤400°С

3

200

ИТШЛ.302615.139 (556-35.2438)

кор. сталь

6

200

ИТШЛ.302615.140 (556-35.2077)

бронза

БрАЖНМц9-4-4-1

морская вода

3

100

ИТШЛ.302615.141 (556-35.2433)

бронза

БрАЖНМц9-4-4-2

морская вода

3

100

ИТШЛ.302615.142 (556-35.2434)

бронза

БрАЖНМц9-4-4-3

морская вода

6

100

ИТШЛ.302615.143 (556-35.1103)

бронза БрАМц9-2

масло

3

160

ИТШЛ.302615.144 (556-35.2435)

бронза БрАМц9-3

вода пресная, конденсат, воздух,

масло, легкие и тяж. нефтепрод.,

жидкость ПГВ ГОСТ 25821-83,

пар t≤200°С

3

160

ИТШЛ.302615.144 (556-35.2436)

бронза БрАМц9-4

6

160


Качественная продукция по доступным ценам

Компания «ЛТ-групп» занимается металлообработкой на протяжении многих лет, и судовая арматура специального назначения является одним из главных продуктов предприятия. Данная марка хорошо известна на рынке, пользуется доверием со стороны потребителей и постоянно расширяет число своих партнеров.

При производстве судовой арматуры главную сложность представляет следование стандартам, которые предписывают использование определенного материала и устанавливают параметры веса и размера для каждой части крепежа. При этом, ШТС 556-35 могут изготавливаться из различных материалов, так как используются в трубопроводах разных типов. Несоответствие материала общим требованиям может привести к быстрой порче крепежного соединения из-за агрессивного влияния рабочей среды и окружающего пространства. Вторым важным фактором долговечности является соответствие размерным значениям, и отклонение от нормы служит главной причиной неправильных показаний устройства.

Если вам нужна качественная и недорогая судовая арматура, лучше всего использовать продукцию от надежного производителя. Помимо гарантии высокого качества и соответствия всем стандартам, вы можете воспользоваться услугами конструкторского бюро и заказать разработку крепежного соединения по индивидуальным требованиям.
