556-01- Штуцерно-Торцевые Соединения

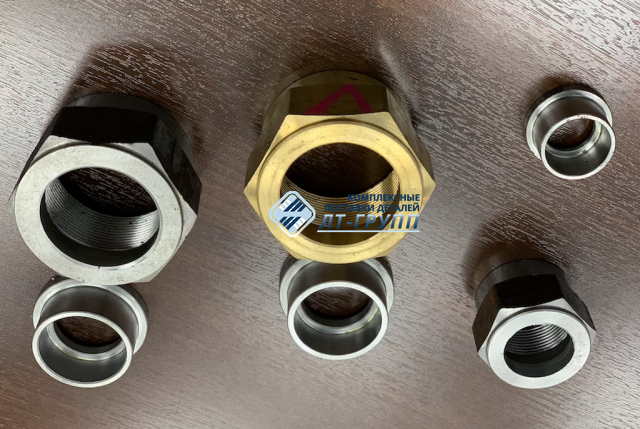

ШТС состоят из нескольких элементов: гайка с цилиндрической резьбой, прижимной ниппель и штуцер. Благодаря такой конструкции метиз обеспечивает надежное, быстрое и герметичное соединение отдельных элементов в единую систему.
Сфера применения
Благодаря своим преимуществам такие метизы получили широкое применение в самых разных областях: ШТС 556-01, 556-35, 556-03 используют на промышленных предприятиях и на судах речного или морского класса. В каждой из этих областей соединения штуцерно-торцевые накидные внахлестку используются для быстрого монтажа трубопроводной системы, а также подключения к ней различного оборудования (термометров, манометров, смотровых фонарей).
Разновидности ШТС
Характер и место использования во многом определяются типом соединения штуцерно-торцевого накидного внахлестку. Дело в том, что ШТС 556-01, 556-35, 556-03 отличаются не только своими размерами, но и материалом изготовления, в качестве которого может использоваться сталь, латунь или бронза. На металл может быть нанесено гальваническое покрытие (в том числе цинкование).
В зависимости от этого определяется тип рабочей среды, с которой может работать соединение (это может быть пресная или соленая вода, пар, масляные фракции, нефтепродукты), а также температура и давление рабочей среды.
Обозначение | Материал | Проводимая среда | DN | PN (кгс/cм2) |
ИТШЛ.302615.085 (556-01.069-1) | сталь | морская вода | 3 | 100 |
ИТШЛ.302615.085-01 (556-01.069-2) | сталь | морская вода | 6 | 100 |
ИТШЛ.302615.085-02 (556-01.069-3) | сталь | морская вода | 10 | 100 |
ИТШЛ.302615.085-03 (556-01.069-4) | сталь | морская вода | 15 | 100 |
ИТШЛ.302615.085-04 (556-01.069-5) | сталь | морская вода | 20 | 100 |
ИТШЛ.302615.085-05 (556-01.069-6) | сталь | морская вода | 25 | 100 |
ИТШЛ.302615.085-06 (556-01.069-7) | сталь | морская вода | 32 | 100 |
ИТШЛ.302615.085-07 (556-01.069-8) | сталь | пар до 400°С | 3 | 100 |
ИТШЛ.302615.085-08 (556-01.069-9) | сталь | пар до 400°С | 6 | 100 |
ИТШЛ.302615.085-09 (556-01.069-10) | сталь | пар до 400°С | 10 | 100 |
ИТШЛ.302615.085-10 (556-01.069-11) | сталь | пар до 400°С | 15 | 100 |
ИТШЛ.302615.085-11 (556-01.069-12) | сталь | пар до 400°С | 20 | 100 |
ИТШЛ.302615.085-12 (556-01.069-13) | сталь | пар до 400°С | 25 | 100 |
ИТШЛ.302615.085-13 (556-01.069-14) | сталь | пар до 400°С | 32 | 100 |
ИТШЛ.302615.086 (556-01.070-01) | кор.сталь 08Х18Н10Т | дистилят воздух | 3 | 100 |
ИТШЛ.302615.086-01 (556-01.070-02) | кор.сталь 08Х18Н10Т | дистилят воздух | 6 | 100 |
ИТШЛ.302615.086-02 (556-01.070-03) | кор.сталь 08Х18Н10Т | дистилят воздух | 10 | 100 |
ИТШЛ.302615.086-03 (556-01.070-04) | кор.сталь 08Х18Н10Т | дистилят воздух | 15 | 100 |
ИТШЛ.302615.086-04 (556-01.070-05) | кор.сталь 08Х18Н10Т | дистилят воздух | 20 | 100 |
ИТШЛ.302615.086-05 (556-01.070-06) | кор.сталь 08Х18Н10Т | дистилят воздух | 25 | 100 |
ИТШЛ.302615.086-06 (556-01.070-07) | кор.сталь 08Х18Н10Т | дистилят воздух | 32 | 100 |
ИТШЛ.302615.086-07 (556-01.070-08) | кор.сталь 08Х18Н10Т | пар до 400°С | 3 | 100 |
ИТШЛ.302615.086-08 (556-01.070-09) | кор.сталь 08Х18Н10Т | пар до 400°С | 6 | 100 |
ИТШЛ.302615.086-09 (556-01.070-10) | кор.сталь 08Х18Н10Т | пар до 400°С | 10 | 100 |
ИТШЛ.302615.086-10 (556-01.070-11) | кор.сталь 08Х18Н10Т | пар до 400°С | 15 | 100 |
ИТШЛ.302615.086-11 (556-01.070-12) | кор.сталь 08Х18Н10Т | пар до 400°С | 20 | 100 |
ИТШЛ.302615.086-12 (556-01.070-13) | кор.сталь 08Х18Н10Т | пар до 400°С | 25 | 100 |
ИТШЛ.302615.086-13 (556-01.070-14) | кор.сталь 08Х18Н10Т | пар до 400°С | 32 | 100 |
ИТШЛ.302615.087 (556-01.071-1) | латунь | конден., масл. фр., воздух, пар до 250°С, негор. жидкости | 3 | 100 |
ИТШЛ.302615.087-01 (556-01.071-2) | латунь | 6 | 100 | |
ИТШЛ.302615.087-02 (556-01.071-3) | латунь | 10 | 100 | |
ИТШЛ.302615.087-03 (556-01.071-4) | латунь | 15 | 100 | |
ИТШЛ.302615.087-04 (556-01.071-5) | латунь | 20 | 100 | |
ИТШЛ.302615.087-05 (556-01.071-6) | латунь | 25 | 100 | |
ИТШЛ.302615.087-06 (556-01.071-7) | латунь | 32 | 100 | |
ИТШЛ.302615.088 (556-01.072-1) | бронза БрАЖНМц9-4-4-1 | морская вода | 3 | 100 |
ИТШЛ.302615.088-01 (556-01.072-2) | бронза БрАЖНМц9-4-4-1 | морская вода | 6 | 100 |
ИТШЛ.302615.088-02 (556-01.072-3) | бронза БрАЖНМц9-4-4-1 | морская вода | 10 | 100 |
ИТШЛ.302615.088-03 (556-01.072-4) | бронза БрАЖНМц9-4-4-1 | морская вода | 15 | 100 |
ИТШЛ.302615.088-04 (556-01.072-5) | бронза БрАЖНМц9-4-4-1 | морская вода | 20 | 100 |
ИТШЛ.302615.088-05 (556-01.072-6) | бронза БрАЖНМц9-4-4-1 | морская вода | 25 | 100 |
ИТШЛ.302615.088-06 (556-01.072-7) | бронза БрАЖНМц9-4-4-1 | морская вода | 32 | 100 |
ИТШЛ.302615.089 (556-35.2401) | бронза БрАМц9-2 | конден., масл. фр., воздух, пар до 250°С, негор. жидкости | 3 | 100 |
ИТШЛ.302615.089-01 (556-35.2401-01) | бронза БрАМц9-2 | 6 | 100 | |
ИТШЛ.302615.089-02 (556-35.2401-02) | бронза БрАМц9-2 | 10 | 100 | |
ИТШЛ.302615.089-03 (556-35.2401-03) | бронза БрАМц9-2 | 15 | 100 | |
ИТШЛ.302615.089-04 (556-35.2401-04) | бронза БрАМц9-2 | 20 | 100 | |
ИТШЛ.302615.089-05 (556-35.2401-05) | бронза БрАМц9-2 | 25 | 100 | |
ИТШЛ.302615.089-06 (556-35.2401-06) | бронза БрАМц9-2 | 32 | 100 | |
ИТШЛ.302615.090 (556-03.374) | кор. сталь | дистиллят, бидистиллят температурой t ≤ 120°C, негорючие жидкости системы гидравлики | 3 | 200 |
ИТШЛ.302615.091 (556-03.373) | сталь | углекислота | 3 | 160 |
ИТШЛ.302615.091-01 (556-03.373-01) | сталь | масло, негорючие жидкостисистемы гидравлики | 3 | 160 |
ИТШЛ.302615.092 (556-03.375) | бронза | масло, нег. жид. | 3 | 160 |
ИТШЛ.302615.092-01 (556-03.375-01) | бронза | масло, нег. жид. | 6 | 160 |
ИТШЛ.302615.092-02 (556-03.375-02) | бронза | масло, нег. жид. | 10 | 160 |
Где приобрести?
При выборе поставщика такой продукции лучше всего отдавать предпочтение непосредственным производителям метизов, так как они способны обеспечить самые привлекательные условия сделки. В северо-западном регионе России лидером по производству трубопроводной арматуры считается компания «Палубное оборудование». Благодаря наличию современной производственной базы и штату опытных сотрудников мы готовы гарантировать нашим клиентам широкий набор преимуществ:
- высокое качество изделий – вся наша продукция прошла обязательную сертификацию, она соответствует не только отечественным, но и зарубежным стандартам;
- доступные цены – стоимость ШТС приятно удивляет доступностью;
- удобный сервис – наши специалисты осуществляют всестороннюю поддержку клиентов, покупатель может воспользоваться любым удобным вариантом оплаты, кроме того, мы выполняем оперативную доставку заказа;
- индивидуальный подход к каждому клиенту – в зависимости от потребностей покупателя мы готовы выполнить поставку продукцию в любом объеме.
Благодаря этим преимуществам десятки наших клиентов смогли минимизировать свои производственные издержки и увеличить производительность труда. Купив ШТС 556-01, 556-35, 556-03, вы можете добиться аналогичного результата, для этого нужно только связаться с представителем «Палубное оборудование» по телефону или посетить офис лично.
