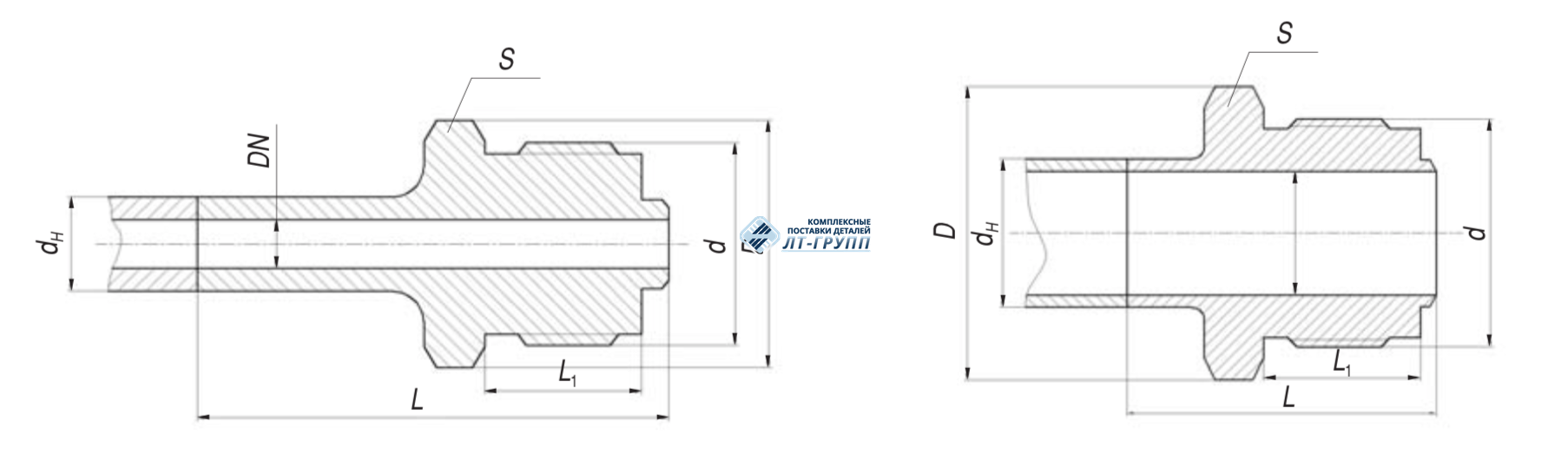

Штуцера промежуточные встык

Штуцера промежуточные встык

Соединительные элементы ШТС 556-01, 556-03 и 556-35 необходимы для подключения различного измерительного оборудования или соединения отдельных фрагментов в единый магистральный канал.

Особенность такого крепежа в том, что для его установки не используется сварка, а подобная технология намного сокращает время проведения монтажных и ремонтных работ. Подключение производится механическим способом, а соединение устанавливается встык к трубопроводу. Линейка размерных стандартов рассчитана на трубы разного диаметра, поэтому подобрать вариант крепления можно для системы любого типа.

Технические свойства и конструктивные особенности

Промежуточные штуцера ШТС 556-01, 556-03 и 556-35 исполняют роль переходников, поэтому подключение должно быть герметичным и долговечным. Основные параметры изделия:

·Рабочая среда. Штуцер можно использовать в трубопроводных системах с морской и пресной водой, нефтяными продуктами и горячим паром.

·Размерные показатели. Основным размерным параметром является диаметр подключаемой части, данная характеристика подбирается строго в соответствии с техническими условиями системы.

·Материал изготовления. Штуцера могут изготавливаться из стали, бронзы и коррозионностойкого сплава. Разница между вариантами заключается в сроке эксплуатации и используемой проводимой среде.

Производитель подобного оборудования должен соблюдать все требования ГОСТа, только в этом случае у вас появляется возможность запустить современный трубопровод с полным набором рабочих функций. От качества ШТС 556-01, 556-03 и 556-35  зависит герметичность всей трубопроводной системы, так как место стыка предрасположено к появлению протечек.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)


ИТШЛ.753081.017 (556-01.081-2)

сталь

вода морская, пресная, питьевая,

воздух, легк. и тяж. нефт. прод.,

масл. фр., пар до 400°С

10

100


ИТШЛ.753081.017-01 (556-01.081-3)

сталь

15

100



ИТШЛ.753081.017-02 (556-01.081-4)

сталь

вода морская, пресная, питьевая,

воздух, легк. и тяж. нефт. прод.,

масл. фр., пар до 400°С

20

100


ИТШЛ.753081.017-03 (556-01.081-5)

сталь

25

100


ИТШЛ.753081.017-04 (556-01.081-6)

сталь

32

100



ИТШЛ.753081.018 (556-01.082-1)

кор. сталь 08х18н10т

вода дист., конд., самин, воздух,

негор. жидк. сист. гидр.,

легкие нефт. прод. масляные фр.,

пар до 400°С

10

100


ИТШЛ.753081.018-01 (556-01.082-2)

кор. сталь 08х18н10т

15

100


ИТШЛ.753081.018-02 (556-01.082-3)

кор. сталь 08х18н10т

20

100



ИТШЛ.753081.018-03 (556-01.082-4)

кор. сталь 08х18н10т

25

100



ИТШЛ.753081.018-04 (556-01.082-5)

кор. сталь 08х18н10т

32

100


ИТШЛ.753081.019 (556-03.392)

кор. сталь 08х18н10т

дист., бидист. t≤120°С, масло,

негор. жидк. сист. гидр.

10

200


ИТШЛ.753081.019-01 (556-03.392-01)

кор. сталь 08х18н10т

15

200


ИТШЛ.753081.019-02 (556-03.392-02)

кор. сталь 08х18н10т

20

200



ИТШЛ.753081.019-03 (556-03.392-03)

кор. сталь 08х18н10т

25

200


ИТШЛ.753081.019-04 (556-03.392-04)

кор. сталь 08х18н10т

32

200


ИТШЛ.753081.020 (556-03.390)

сталь

углекислота, масло, негор. жидк.

сист. гидр.

10

160


ИТШЛ.753081.020-01 (556-03.390-01)

сталь

15

160


ИТШЛ.753081.020-02 (556-03.390-02)

сталь

20

160



ИТШЛ.753081.020-03 (556-03.390-03)

сталь

25

160


ИТШЛ.753081.020-04 (556-03.390-04)

сталь

32

160


ИТШЛ.753081.021 (556-03.393)

бронза

масло, негор. жидк. сист. гидр.

15

160


ИТШЛ.753081.021-01 (556-03.393-01)

бронза

20

160


ИТШЛ.753081.021-02 (556-03.393-02)

бронза

25

160



ИТШЛ.753081.021-03 (556-03.393-03)

бронза

32

160


ИТШЛ.753081.028 (556-01.117)

кор. сталь 08х18н10т

вода дист., конд., самин, воздух,

негор. жидк. сист. гидр., легкие

нефт. прод. масляные фр.,

пар до 400°С

6

100



ИТШЛ.753081.029 (556-35.2482)

кор. сталь 08х18н10т

дист., бидист. t≤120°С, масло,

негор. жидк. сист. гидр.

10

200


ИТШЛ.753081.029-01 (556-35.2482-01)

кор. сталь 08х18н10т

15

200


ИТШЛ.753081.029-02 (556-35.2482-02)

кор. сталь 08х18н10т

20

200


ИТШЛ.753081.029-03 (556-35.2482-03)

кор. сталь 08х18н10т

25

200


ИТШЛ.753081.029-04 (556-35.2482-04)

кор. сталь 08х18н10т

32

200


ИТШЛ.753081.030 (556-35.2808)

кор. сталь 08х18н10т

10

200


ИТШЛ.753081.030-01 (556-35.2808-01)

кор. сталь 08х18н10т

15

200


ИТШЛ.753081.030-02 (556-35.2808-02)

кор. сталь 08х18н10т

20

200



ИТШЛ.753081.030-03 (556-35.2808-03)

кор. сталь 08х18н10т

25

200


ИТШЛ.753081.030-04 (556-35.2808-04)

кор. сталь 08х18н10т

32

200



Выгодное предложение от производителя

Компания «Палубное оборудование» занимается выпуском судовой арматуры ШТС 556-01, 556-03 и 556-35 и предлагает заключить выгодную сделку. Производственное предприятие входит в число самых крупных изготовителей специфической продукции и имеет в своем распоряжении все необходимые ресурсы для быстрого производства любой партии крепежных соединений.

При необходимости клиенты могут обратиться в конструкторское бюро, действующее на базе предприятия, и заказать разработку уникальной продукции по индивидуальным параметрам. Компания проведет все необходимые расчеты, подберет материал изготовления и технологию обработки, а прототип будет проверен на соответствие всем ГОСТам.

Высокое качество – главное преимущество продукции от известного производителя. Судовая арматура выдержит интенсивную эксплуатацию в агрессивных условиях окружающей среды и сохранит прочность на протяжении всего срока использования. Готовая продукция проходит ряд контрольных проверок, и появление дефекта сводится к минимуму. Оптовые клиенты могут рассчитывать на индивидуальные условия оплаты и оформить заказ с доставкой до своего региона.
