Соединение штуцерные накидные переходные

Для создания комфортабельной обстановки на судне любого назначения устанавливается ряд трубопроводных систем, по которым передается вода, горючее или отводится горячий воздух. Замкнутое пространство ограничивает возможности конструкторов, и проект трубопровода подстраивается под габариты судна. В такой ситуации необходим различный соединительный крепеж, который поможет правильно организовать магистрали и создать удобное трубопроводное сообщение.

ШТС 556-03 и 556-35 исполняют роль переходных и соединительных элементов, но установка дополнительных устройств не должна повлиять на рабочие параметры системы. Место стыка должно быть герметичным и сохранять прочность на протяжении всего срока эксплуатации. Помимо этого требования, крепежное соединение должно сниматься и предоставлять возможность для проведения быстрого ремонта или замены без использования режущих устройств.

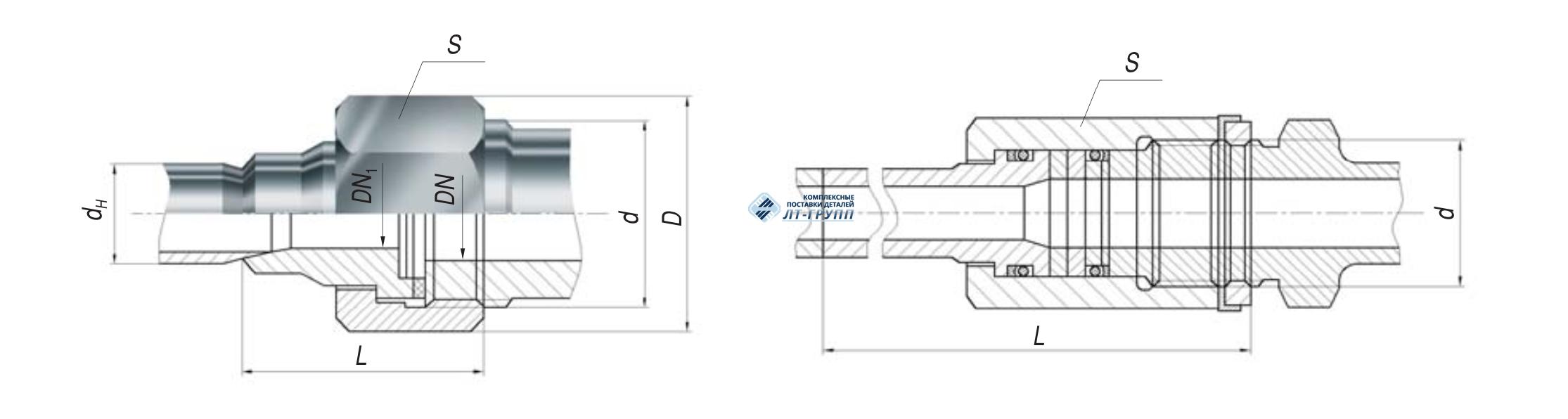

Соединение штуцерные накидные переходные

Стандарты и особенности конструкции

Соединение штуцерные накидные переходные 556-03 и 556-35 изготавливаются по ГОСТу, который предписывает размерные соотношения отдельных частей, материал изготовления и технологию обработки. С учетом того, что подобные соединения могут использоваться для трубопроводов различного назначения, существует несколько вариантов такого крепежа.

Основными различиями между стандартами являются следующие показатели:

  • Материал изготовления. Крепеж может быть изготовлен из спецсплава, алюминия или коррозионностойкой стали.
  • Диаметр подключения. В зависимости от параметров трубопровода, где будет установлен крепеж, подбирается соединение оптимального размера, которое при подключении сохраняет герметичность.
  • Вид проводимой среды. Трубопровод на судне используется для подачи или отвода рабочих жидкостей, поэтому рабочей средой может быть пресная и морская вода, воздух, нефтепродукты и горячий пар.

ШТС 556-03 и 556-35 подбирается в зависимости от того, что будет проходить по трубопроводу и в каких технических условиях он будет эксплуатироваться.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)


ИТШЛ.302615.114 (556-03.403)

спецсплав

вода морская, пресная,

питьевая, воздух,

легк. и тяж. нефт. прод.,

масл. фр., ПГВ

10х6

10, 25, 63,

100, 200


ИТШЛ.302615.114-01 (556-03.403-01)

спецсплав

15х6


ИТШЛ.302615.114-02 (556-03.403-02)

спецсплав

15х10


ИТШЛ.302615.114-03 (556-03.403-03)

спецсплав

20х10


ИТШЛ.302615.114-04 (556-03.403-04)

спецсплав

20х15



ИТШЛ.302615.114-05 (556-03.403-05)

спецсплав

25х15



ИТШЛ.302615.114-06 (556-03.403-06)

спецсплав

25х20


ИТШЛ.302615.114-07 (556-03.403-07)

спецсплав

32х20


ИТШЛ.302615.114-08 (556-03.403-08)

спецсплав

32х25


ИТШЛ.302615.126 (556-35.368)

алюминиевый

сплав

вода пресн., возд.,

лег. и тяж. нефт.,

масл. фр.,

пар t≤150°С

15х10

10


ИТШЛ.302615.127 (556-35.395)

алюминиевый

сплав

20х10

10



ИТШЛ.302615.128 (556-35.399)

алюминиевый

сплав

32х20

10



ИТШЛ.302615.157 (556-35.2392)

кор. сталь

08х18н10т

масло, ПГВ

6х10

400


ИТШЛ.302615.157-01 (556-35.2392-01)

кор. сталь

08х18н10т

масло, ПГВ

15х20

400


ИТШЛ.302615.157-02 (556-35.2392-02)

кор. сталь

08х18н10т

масло, ПГВ

20х25

400



Выгодные цены от производителя

Компания «ЛТ-Групп» предлагает приобрести качественную судовую арматуру по выгодным и доступным ценам. Вы можете заказать любой объем ШТС 556-03 и 556-35, и производитель быстро изготовит соединительный крепеж в соответствии с федеральными требованиями. На предприятии действует внутренняя система контроля качества, которая отслеживает появление брака на каждом этапе производства и сводит к минимуму потенциальный брак готовой продукции.

Если вы хотите запустить судовую систему, которая будет справляться со всеми поставленными задачами и прослужит длительный срок, необходимо купить качественный крепеж. В компании «ЛТ-Групп» вам помогут подобрать оптимальный вариант крепежного соединения или спроектируют соединение по вашим личным параметрам.
