Соединения штуцерные накидные


На суднах любой категории действует сложная трубопроводная система, которая поставляет чистый воздух с поверхности, отводит продукты жизнедеятельности и снабжает остальное оборудование рабочими жидкостями. Для нормального функционирования такой системы необходимо держать под контролем все рабочие параметры, поэтому каждый трубопровод в обязательном порядке оснащается контрольными приборами.

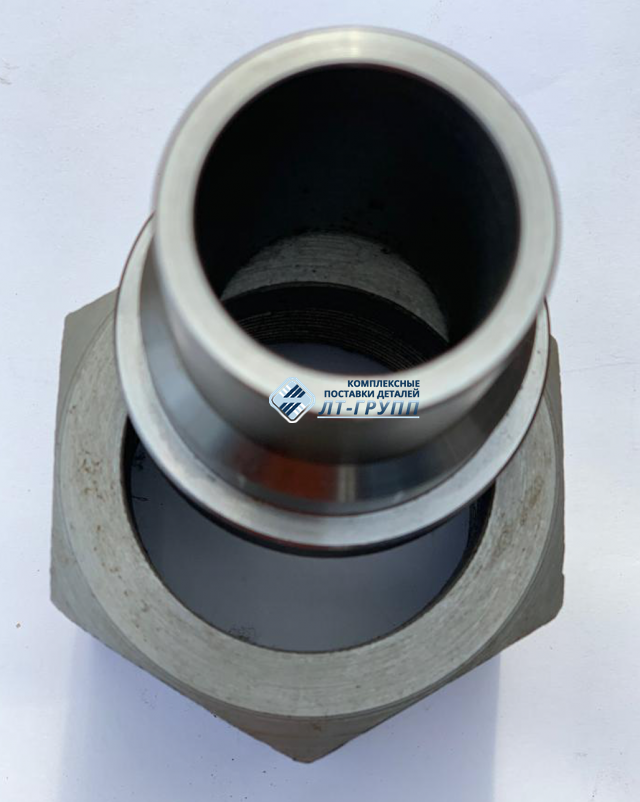

Соединения штуцерные накидные

Для подключения оборудования используется специальное соединение с резьбой, которое получило название штуцерное. Комплект такого крепежа состоит из нескольких частей: один элемент накручивается в место подключения прибора на сам трубопровод, а вторая часть устанавливается на измерительное устройство. Соединение производится механическим способом, а для герметичности используются специальные прокладки. Штуцерные соединения получили широкое распространение и используются на суднах всех категорий.

Эксплуатационные особенности и характеристики

ШТС 556-03 и 556-35 имеют следующие преимущества по сравнению со сварочным крепежом:

  • Универсальность. ШТС изготавливается из различных сплавов, поэтому соединение можно использовать в трубопроводах с морской и пресной водой, нефтепродуктами и горячим паром.
  • Практичность. При необходимости соединение быстро раскручивается, и можно произвести ремонтные работы без предварительной резки и сваривания трубопроводных фрагментов.
  • Многообразие. В каждой группе соединений такого типа представлена широкая линейка размеров, что дает возможность подобрать оптимальный диаметр крепежа под размер подключаемого устройства.

Штуцерные соединения 556-03 и 556-35 состоят из штуцера и ряда гаек, который используются в качестве основного крепежного элемента. При изготовлении подобных изделий соблюдается ряд обязательных требований ГОСТа, в котором прописаны размерные соотношения, технология обработки и химический состав сплава.

Срок службы ШТС 556-03 и 556-35 зависит от условий и интенсивности использования, но гарантировать отсутствие протечек и поломок может только крупный производителей судовой арматуры.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)


ИТШЛ.302615.100 (556-03.402)

спецсплав

вода морская, пресная, питьевая,

воздух, легк. и тяж. нефт.

прод., масл. фр., ПГВ

6

6, 10, 25,

63, 100,

200


ИТШЛ.302615.100-01 (556-03.402-01)

спецсплав

10


ИТШЛ.302615.100-02 (556-03.402-02)

спецсплав

15


ИТШЛ.302615.100-03 (556-03.402-03)

спецсплав

20


ИТШЛ.302615.100-04 (556-03.402-04)

спецсплав

25


ИТШЛ.302615.100-05 (556-03.402-05)

спецсплав

32


ИТШЛ.302615.161 (556-35.2594)

спецсплав

6



ИТШЛ.302615.161-01 (556-35.2594-01)

спецсплав

10



ИТШЛ.302615.161-02 (556-35.2594-02)

спецсплав

15


ИТШЛ.302615.161-03 (556-35.2594-03)

спецсплав

20


ИТШЛ.302615.161-04 (556-35.2594-04)

спецсплав

25


ИТШЛ.302615.161-05 (556-35.2594-05)

спецсплав

32


ИТШЛ.302615.116 (556-35.364)

алюминиевый сплав

масл. фр., вода, пресная, воздух,

легк. и тяж. нефт. прод., пар

t≤150°С

10

10


ИТШЛ.302615.117 (556-35.365)

алюминиевый сплав

15

10


ИТШЛ.302615.118 (556-35.366)

алюминиевый сплав

20

10



ИТШЛ.302615.119 (556-35.367)

алюминиевый сплав

25

10


ИТШЛ.302615.120 (556-35.2801)

спецсплав

вода морская, пресная,

питьевая, воздух,

легк. и тяж. нефт. прод.,

масл. фр., ПГВ

6

10, 25,

63, 100


ИТШЛ.302615.120-01 (556-35.2801-01)

спецсплав

10



ИТШЛ.302615.120-02 (556-35.2801-02)

спецсплав

15



ИТШЛ.302615.120-03 (556-35.2801-03)

спецсплав

20



ИТШЛ.302615.120-04 (556-35.2801-04)

спецсплав

25


ИТШЛ.302615.120-05 (556-35.2801-05)

спецсплав

32


ИТШЛ.302614.001 (556-35.2709)

бронза

мед. кислород, гелий,

гелио-кисл. смесь, гелио-возд.

смесь, воздух

3

200


ИТШЛ.302614.001-01 (556-35.2709-01)

бронза

6

200



ИТШЛ.302614.001-02 (556-35.2709-02)

бронза

10

200



ИТШЛ.302614.001-03 (556-35.2709-03)

бронза

мед. кислород, гелий,

гелио-кисл. смесь, гелио-возд.

смесь, воздух.

10

100


ИТШЛ.302614.001-05 (556-35.2709-05)

бронза

15

100


ИТШЛ.302614.001-04 (556-35.2709-04)

бронза

20

100



ИТШЛ.302614.001-06 (556-35.2709-06)

бронза

32

100


ИТШЛ.302615.121 (556-35.124)

сталь 12ХМ

пар до 480°С

6

63


ИТШЛ.302615.122 (556-35.125)

сталь 12ХМ

пар до 480°С

10

63


ИТШЛ.302614.002 (556-35.2229)

кор. сталь 08х18н10т

масло

3

250


ИТШЛ.302614.002-01 (556-35.2229-01)

кор. сталь 08х18н10т

масло

6

250


ИТШЛ.302614.002-02 (556-35.2229-02)

кор. сталь 08х18н10т

масло

10

250


ИТШЛ.302614.002-03 (556-35.2229-03)

кор. сталь 08х18н10т

масло

15

250


ИТШЛ.302614.002-04 (556-35.2229-04)

кор. сталь 08х18н10т

масло

20

250


ИТШЛ.302614.002-05 (556-35.2229-05)

кор. сталь 08х18н10т

масло

25

250


ИТШЛ.302614.002-06 (556-35.2229-06)

кор. сталь 08х18н10т

масло

32

250


ИТШЛ.302615.124 (556-35.2123)

бронза

смазка АМС-1

10

250



Где купить судовую арматуру по выгодной стоимости

Если вам предстоит организовать трубопроводную систему на судне или провести ремонтные работы над подобным оборудованием, необходимо помнить несколько простых правил. В первую очередь, соединение должно совпадать по размеру с подключаемым элементом, так как любое несоответствие не даст сохранить герметичность соединения. Вторым важным фактором выбора является качество изделия, которое должно выдержать все эксплуатационные нагрузки и гарантировать долговечность системы.

Предложить ШТС 556-03 и 556-35 высокого качества по выгодным ценам может только крупный производитель, который самостоятельно занимается изготовлением судовой арматуры. Компания «ЛТ-Групп» входит в число самых крупных предприятий в индустрии металлообработки. Сотрудничество с таким партнером будет выгодным сразу в нескольких аспектах: вы сможете сэкономить деньги на покупке крепежной продукции и гарантируете долгую работу трубопровода без поломок.
