541.03-221 головки воздушных труб с поплавком

Каталог продукции / Судовая арматура / Металлоообработка / Головки / Cправочная информация   

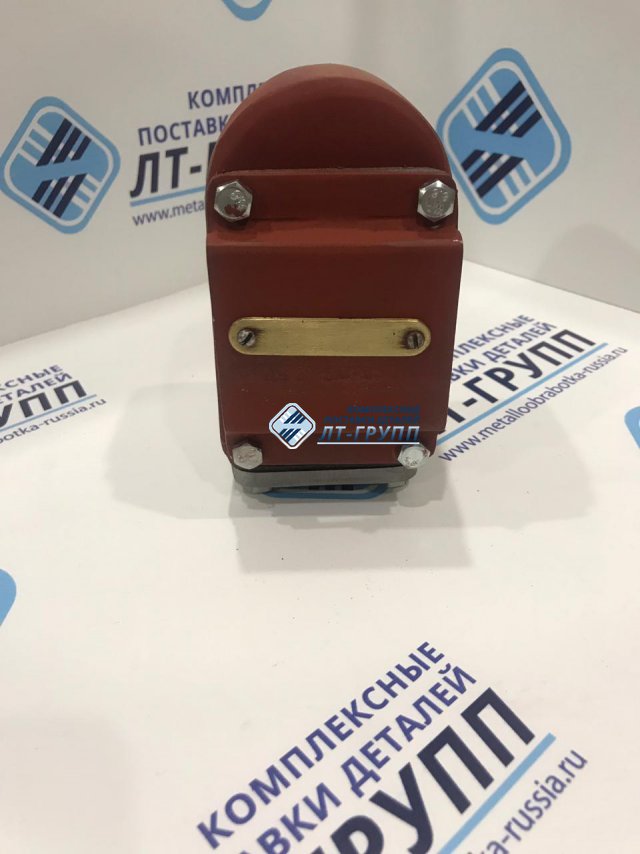

541.03-221 головки воздушных труб с поплавком


Детали закрывают верхнюю часть воздушной трубы цистерны с топливом или маслом. Головки выполняют одновременно несколько функций, и их присутствие в вентиляционной системе обязательно для кораблей любого типа.

Назначение и особенности

541.03-221 головки воздушных труб с поплавкомимеют полую конструкцию, но по внешнему периметру деталь выполняется без лишних зазоров или отверстий. Присутствует только воздушное отверстие в верхней части, которое закрывается специальной крышкой. Подобный элемент устанавливается при помощи сварного оборудования, для этого приспособлена нижняя часть детали с диаметром 125 мм.

Во внутреннем пространстве размещены поплавковая камера и фильтрующая сетка для задержания механических частиц. Поплавковый механизм необходим для того, чтобы уведомить работников о возможной опасности затопления, такие головки устанавливаются в местах, где вероятность повышения уровня воды довольно высока.

541.03-221 головки воздушных труб с поплавком

541.03-221 головки воздушных труб с поплавкомизготовлены по стандарту ОСТ5.5329-77, согласно данному регламенту, рабочие детали должны иметь следующие характеристики:

  • Коррозионная устойчивость. Судовое оборудование эксплуатируется в условиях повышенной влажности, поэтому все компоненты не должны деформироваться из-за прямого попадания воды.
  • Механическая прочность. Любые элементы вентиляционной системы на судне должны иметь обширный рабочий ресурс, средний срок службы такого оборудования не должен быть слишком коротким.
  • Химическая инертность. 541.03-221 головки воздушных труб с поплавкомиспользуются в системах, где хранится химически активная рабочая жидкость, поэтому поверхность любой детали не должна вступать во взаимодействие с выделяемыми соединениями.

Судовое оборудование – это специфическая продукция, производство которой подчиняется строгим требованиям. Федеральный регламент ОСТ5.5329-77 предписывает использование определенного материала, соблюдение размерных соответствий и следование установленным особенностям конструкции.

поз

Dy

Живое сечение

Размеры в мм

Масса

кг

Обозначение

трубы

сетки

канала

D

H

B

L

b

b1

b2

b3

b4

стальной

АМГ

стальной

АМГ

1

25

6

15

8,7

35

127

75

72

2

4

2

8

1,5

1,36

0,60

541-03.214

541-03.223

2

32

8

18

9,5

40

135

83

80

3

5

2

8

1,5

1,80

0,78

541-03.215

541-03.224

3

50

20

34

26

60

185

120

106

4

5

3

10

2

4,35

1,72

541-03.216

541-03.225

4

65

38

62

42

80

220

140

133

4

6

3

10

2

6,54

2,56

541-03.217

541-03.226

5

80

50

93

60

100

270

170

165

5

6

4

10

2

11,20

4,04

541-03.218

541-03.227

6

100

78

132

88

115

320

195

195

5

6

4

14

2

17,20

5,80

541-03.219

541-03.228

7

125

123

206

135

140

390

225

240

5

6

4

14

4

23,00


541-03.220


8

150

174

287

194

165

455

270

285

6

7

5

14

4

39,54


541-03.221


9

200

336

545

376

230

600

360

385

6

8

5

14

4

69,60


541-03.222


10

25

6

15

8,7


127

75

68

2

4

2

8


0,90

0,41

541-03.232

541-03.241

11

32

8

18

9,5


135

83

76

3

5

2

8


1,45

0,58

541-03.233

541-03.242

12

50

20

34

26


185

120

101

4

5

3

10


3,46

1,35

541-03.234

541-03.243

13

65

38

62

42


220

140

128

4

6

3

10


5,04

1,95

541-03.235

541-03.244

14

80

50

93

60


270

170

165

5

6

4

10


8,73

3,02

541-03.236

541-03.245

15

100

78

132

88


320

195

195

5

6

4

14


12,20

4,27

541-03.237

541-03.246

16

125

123

206

135


390

225

240

5

6

4

14


17,50


541-03.238


17

150

174

287

194


455

270

278

6

7

5

14


29,70


541-03.239


18

200

336

545

376


600

360

378

6

8

5

14


55,10


541-03.240



Где купить качественную судовую арматуру

Производство судового оборудования – важная задача, справиться с которой может только крупное производственное предприятие. Для изготовления подобных компонентов необходимо организовать технологическую линию, службу контроля качества и следить за соблюдением всех пунктов ОСТа.

541.03-221 головки воздушных труб с поплавком

Компания «ЛТ-Групп» предлагает купить качественную судовую арматуру по ценам от производителя. Предприятие занимается выпуском специфической продукции самостоятельно, не привлекая сторонние компании, и этот факт выгодно отражается на ценовой политике. Помимо того, что заказчики могут приобрести любое судовое оборудование по привлекательным ценам, компания гарантирует высокое качество каждого изделия и строгое следование установленным стандартам.

На производстве действует собственная система контроля, которая отслеживает появление дефектов на любом этапе. Судовое оборудование от «ЛТ-Групп» – это гарантия долгой работы топливной системы и сохранение работоспособности вентиляции на протяжении всего срока эксплуатации.
