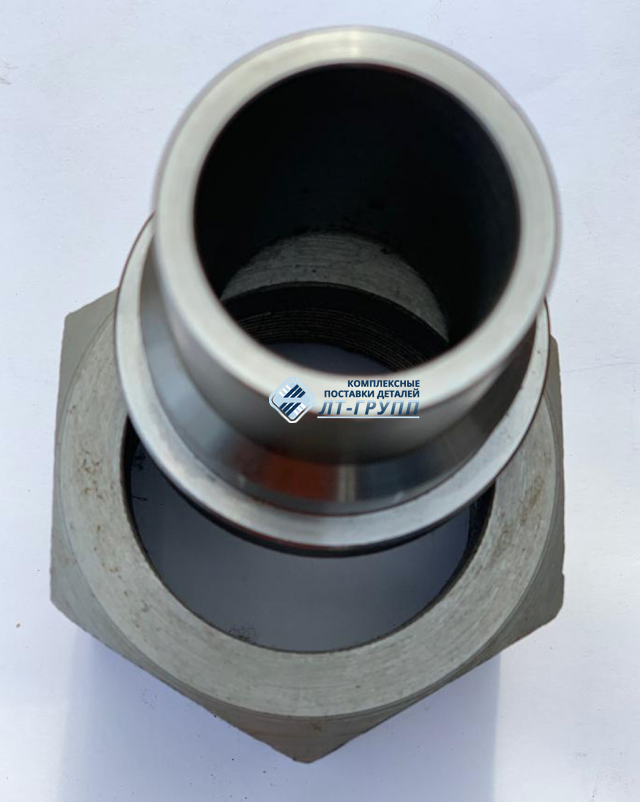

Соединения штуцерно-торцевые накидные

Соединения штуцерно-торцевые накидные

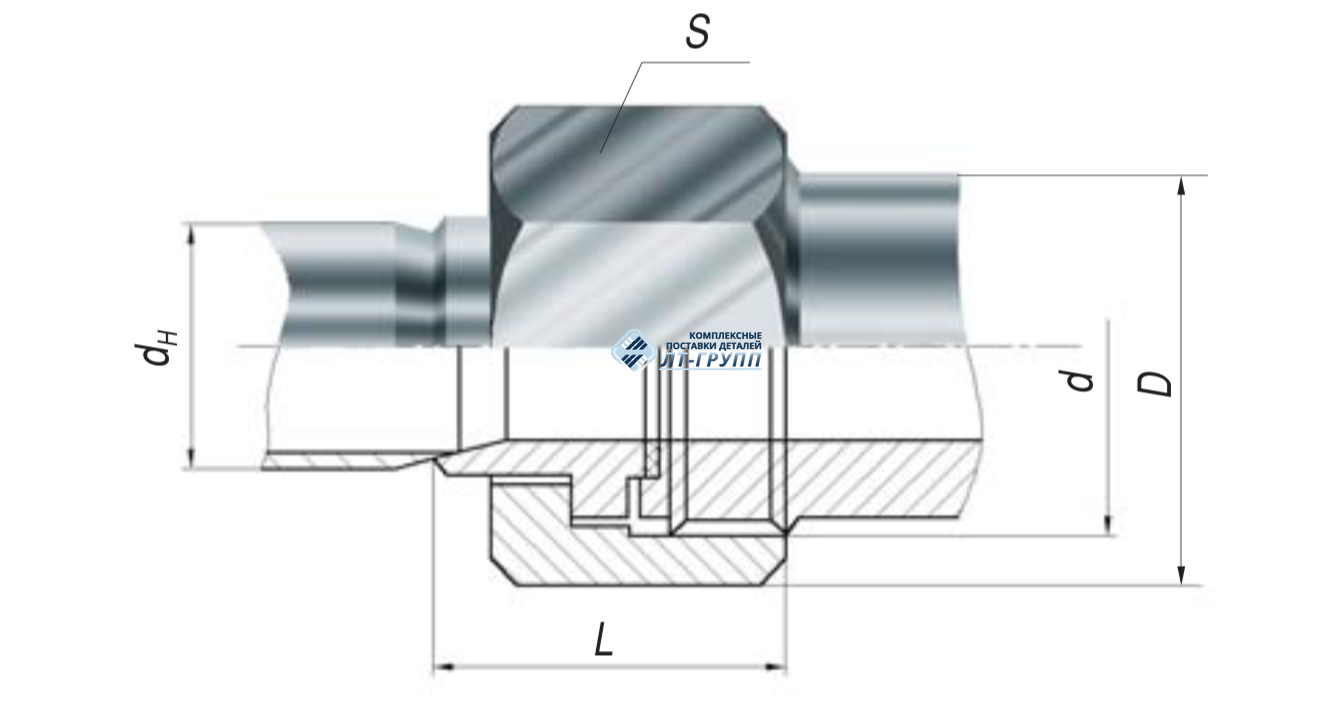

Особенностью такого соединительного элемента стали большие габариты, сложная форма и ответственное назначение. ШТС 556-35используется для соединения объемных деталей в местах, где присутствует опасность прорыва. Компонент состоит из гайки с цилиндрической резьбой, штуцера, прижимного нипеля и накидной гайки.

Соединения штуцерно-торцевые накидные

Технические свойства и особенности конструкции

Штуцерное-торцевое соединение 556-35изготавливается по установленному ГОСТу, производитель обязан соблюдать все размерные показатели изделия в соответствии с общими стандартами. ШТС 556-35может работать с любой рабочей средой, сохраняя герметичность крепления в условиях повышенной влажности или интенсивной эксплуатации. Однако в некоторых случаях необходимо использовать дополнительные приспособления для плотного закрепления гайки.

Соединения навернутого типа могут изготавливаться из следующих сплавов:

  • нержавеющая сталь;
  • латунь;
  • бронза;
  • сталь.

В зависимости от назначения металлической конструкции, которую предстоит реализовать, подбирается тот или иной тип ШТС. Диаметр резьбовой части должен совпадать по размеру с устанавливаемым оборудованием, иначе не получится герметично закрепить устройство.

Крепеж устанавливается встык, что делает его универсальным и расширяет область использования. Подобная конструкция упрощает разборку металлической конструкции, так как для установки не нужно использовать сварочное оборудование. При этом, ШТС 556-35сохраняет прочность соединения и герметичность на значительный срок.

Обозначение

Материал

Проводимая среда

DN

PN

(кгс/cм2)

ИТШЛ.302614.003 (556-35.2550)

спецсплав

угл. газ, водород

и их смесь

6

250

ИТШЛ.302614.003-01 (556-35.2550-01)

спецсплав

10

250

ИТШЛ.302614.003-02 (556-35.2550-02)

спецсплав

15

250

ИТШЛ.302614.003-03 (556-35.2550-03)

спецсплав

20

250

ИТШЛ.302614.003-04 (556-35.2550-04)

спецсплав

25

250

ИТШЛ.302614.003-05 (556-35.2550-05)

спецсплав

32

250


Качественная продукция от производителя

Производство крепежа – сложная область, в которой могут работать только крупные металлообрабатывающие предприятия. Необходимо соблюдать стандартные размерные значения, использовать определенные сплавы и проверять крепеж на прочность. Наличие в комплекте двух составляющих усложняет контроль качества, поэтому гарантировать полное соответствие федеральным стандартам могут только крупные производители.

Компания «Палубное оборудование» занимается изготовлением судовой арматуры общего назначения и созданием крепежным элементов по индивидуальному заказу. Предприятие производит все виды соединений и может предложить качественную продукцию по доступным и выгодным ценам.

Сотрудничество с непосредственным производителем имеет массу преимуществ по сравнению с покупкой крепежа у посредников. В первую очередь, вы можете рассчитывать на индивидуальные условия оплаты, высокое качество и полный контроль над производственным процессом.

Если вам предстоит спроектировать и запустить в работу сложную трубопроводную систему, главным компонентом такой конструкции станет крепежная арматура. От прочности и надежности фиксирующих элементов зависят работоспособность и условия эксплуатации готового проекта, поэтому стоит отнестись к вопросу выбора арматуры ответственно.
