Фланцы плоские приварные

С помощью металлических дисков разного размера осуществляется подключение отдельных отрезков трубы или же подключение измерительного и контролирующего оборудования.
Фланцы плоские приварные
Фланцы плоские приварные
Фланцы плоские приварные
Фланцы плоские приварные
Фланцы плоские приварные
Фланцы плоские приварные
Фланцы плоские приварные

Фланец с патрубком П 300 – PN25–III–12Х18Н10Т 104 СТО 95 108–2013;
то же, для технологических трубопроводов IV категории по ПБ 03-585 [2] из стали марки
08Х18Н10Т с длиной патрубка L1=400 мм:
Фланец с патрубком Т 300400– PN25–IV 104 СТО 95 108–2013;
то же, для трубопроводов, на которые не распространяются правила Ростехнадзора:
Фланец с патрубком 300400–PN25 104 СТО 95 108–2013.
2 Технические требования
2.1 Материал:
фланцев – сталь круглая или листовая, поковки по СТО 79814898 109 [5] (раздел 6).
патрубков – трубы по СТО 79814898 109 [5] (раздел 6);
2.2 Параметры применения подтверждаются в процессе разработки фланцевого соединения
по СТО 79814898 134 [6].

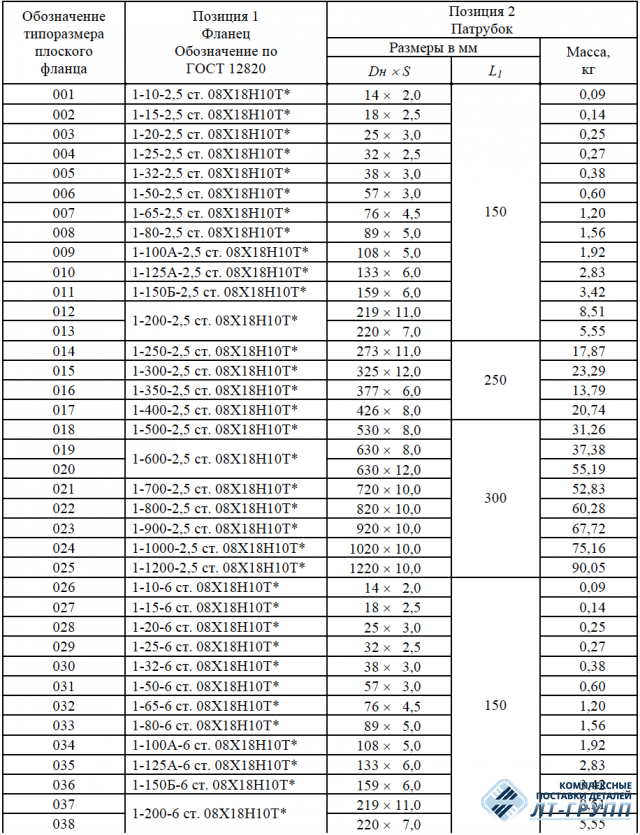

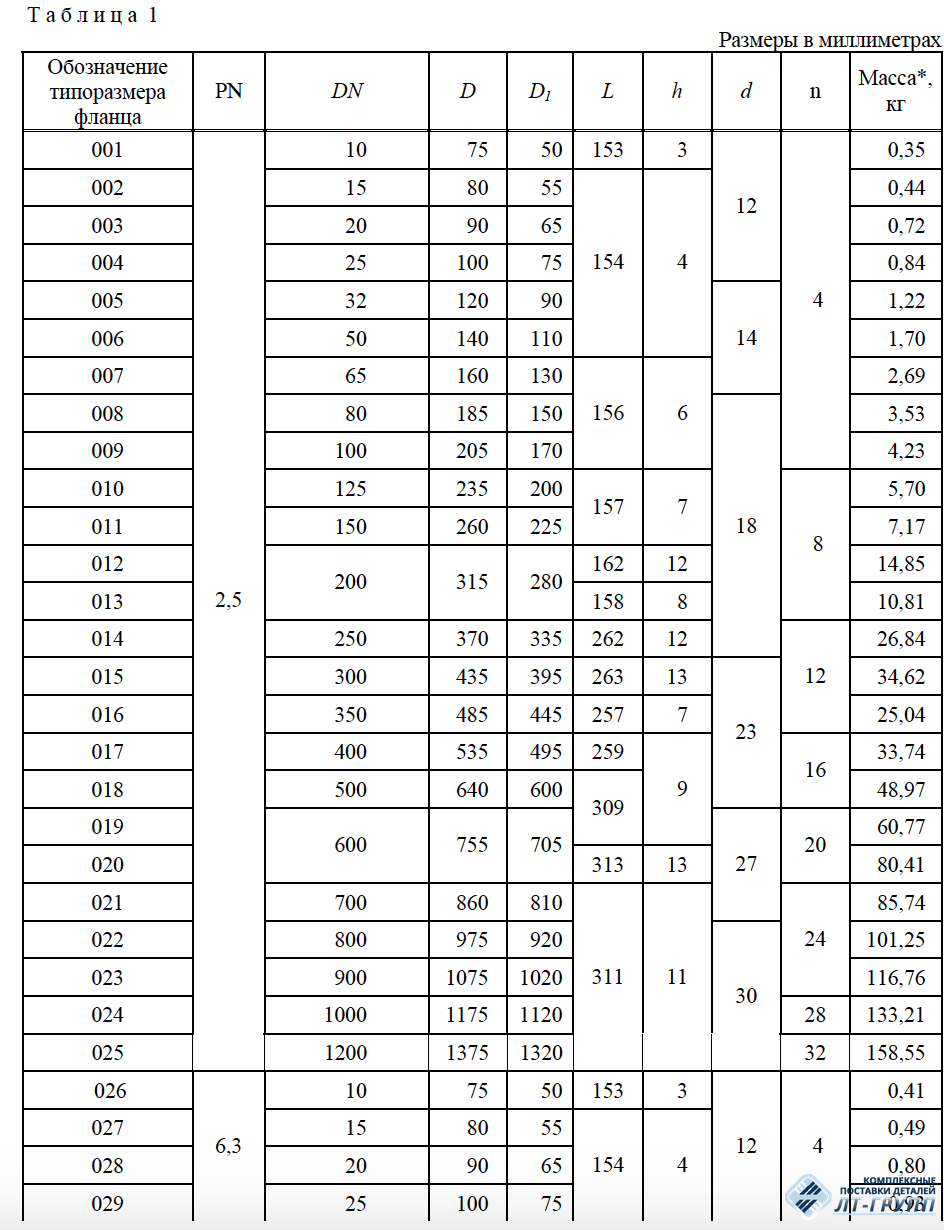

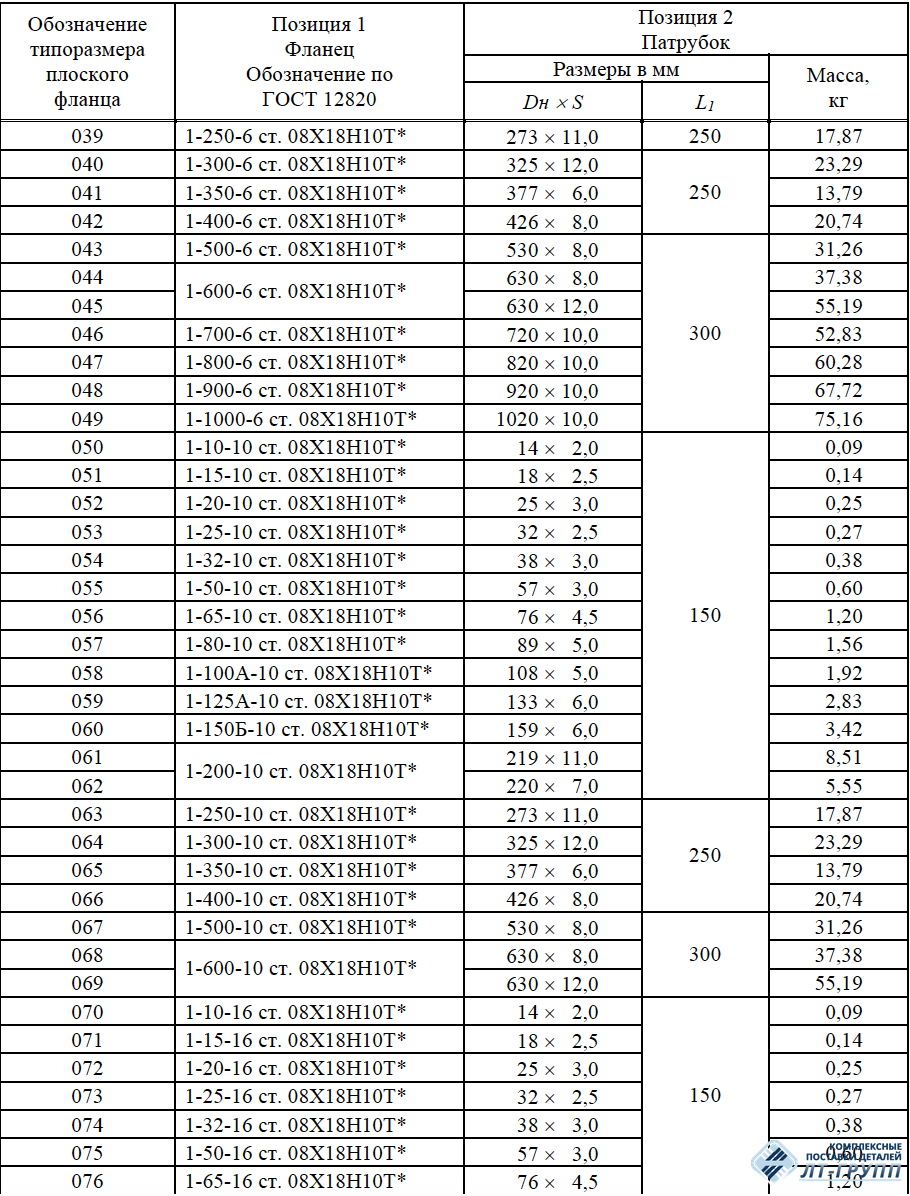

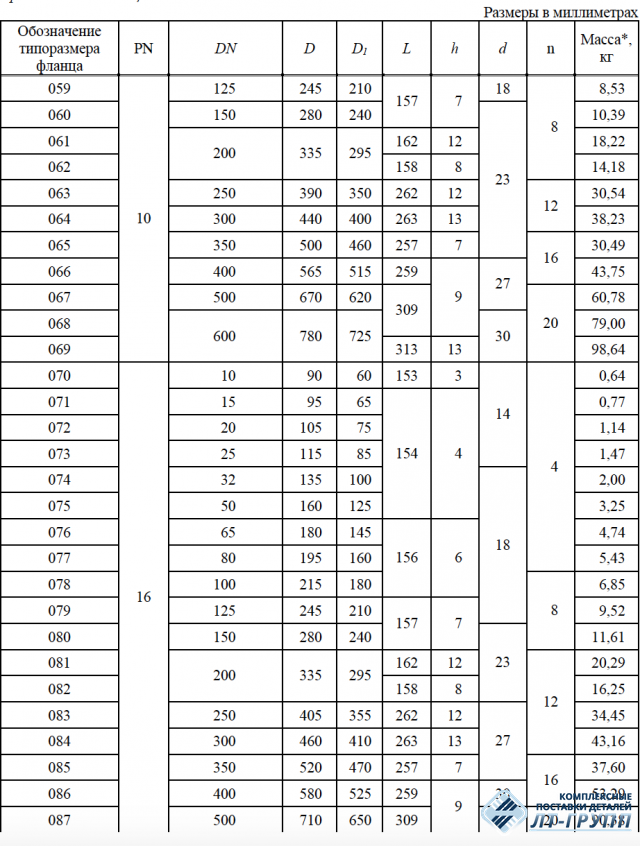

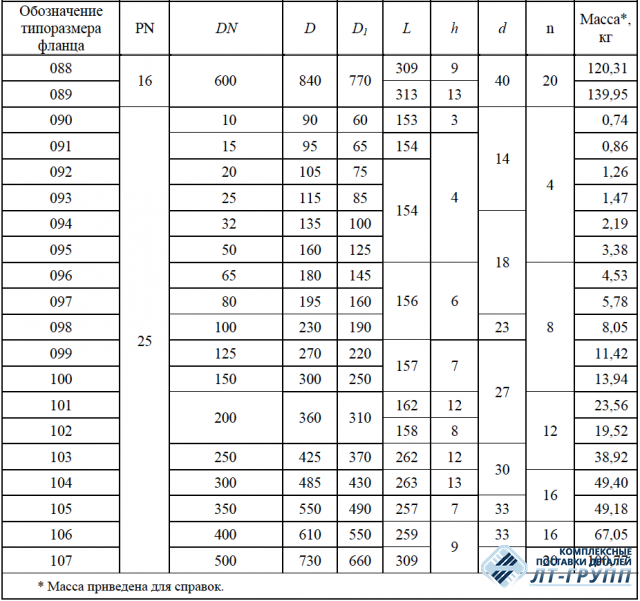

2.3 Длины патрубков (L1), указанные в таблице 2, могут быть увеличены по усмотрению ор-
ганизации, проектирующей трубопроводы.
2.4 Размеры и материал болтов, шпилек, гаек и шайб определяются в процессе разработки
фланцевого соединения (см. 5.2).

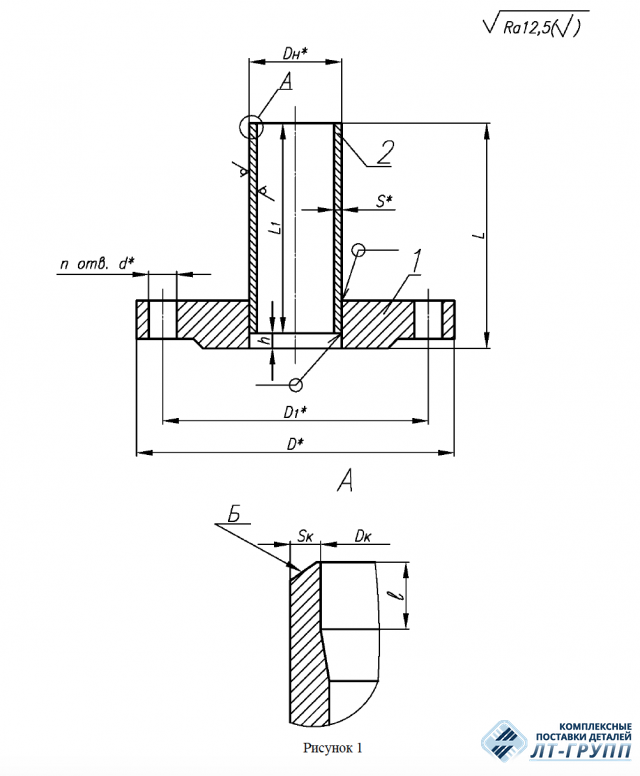

2.5 Сварное соединение фланца с патрубком – Уф по СТО 79814898 110 [7].
2.6 Сварное стыковое соединение с трубопроводом, тип разделки кромки Б, размеры, Dк, Sк
и l – по СТО 79814898 110 [7].
2.7 Неуказанные предельные отклонения размеров
2
 IT14 .
2.8 Методы и объемы контроля сварного соединения по СТО 95 111 [4].
2.9 Маркировать: товарный знак завода-изготовителя и условное обозначение фланца по на-
стоящему стандарту без его наименования.
2.10 Остальные технические требования по СТО 95 111 [4] и СТО 79814898 134 [6].Технические показатели продукция
Производство фланцев плоских приварных подчиняется строгим правилам, которые установлены ГОСТом, и качественный продукт должен обладать рядом обязательных физических характеристик. Соединительные элементы наделены высокой износостойкостью и способны демонстрировать отличные эксплуатационные свойства на протяжении всего периода использования.
Фланец плоский приварной создается из стали, которая обладает антикоррозионными свойствами и отличными прочностными характеристиками. Технология изготовления может заключаться в отливке изделий определенного размера или же в резке стального листа на отдельные компоненты. При этом, эксплуатационные параметры в обоих случаях сохраняют высокие показатели, и оба метода признаны на федеральном уровне. Соединительный крепеж должен обладать стойкостью к воздействию коррозионных факторов, противостоять разрушению под влиянием агрессивных химических реагентов и демонстрировать высокую механическую прочность.
Так как трубопроводные системы могут состоять из элементов с различными габаритными значениями, то и соединительные детали представлены в широкой линейке вариантов для наиболее эффективного подбора. Соединительный фланец обеспечивает герметичность замкнутой системы, поэтому он должен гарантировать плотное примыкание рабочей поверхности к подключаемому отверстию. Установка фланца производится с использованием сварного оборудования, а между собой металлические диски скрепляются специальными болтами.
Основными параметрами изделия, которые служат определяющими характеристиками, выступают следующие факторы:
• диаметр подключаемого отверстия;
• общая масса крепежного изделия;
• толщина стенок;
• расположение отверстий для закрепления.
Фланцы стальные плоские приварные обеспечивают поддержание рабочих параметров на нужном уровне и служат для эффективной и быстрой организации трубопроводов.
Предложение от производителя
Компания «ЛТ-Групп» предлагает приобрести качественную соединительную продукцию по привлекательным ценам и обеспечить свою организацию всем необходимым для проведения строительных и ремонтных работ с полным соблюдением регламента безопасности.
Производственное объединение тщательно соблюдает ГОСТ, фланцы стальные плоские приварные от компании отвечают самым высоким требованиям и стандартам. С помощью таких соединительных элементов можно быстро произвести подключение и сборку трубопроводных систем, а также создать эффективную и долговечную систему снабжения разнообразными химическими соединениями.
