Фланцы плоские приварные с ребрами

Фланцы плоские приварные с ребрами применяются для соединения отдельных сегментов трубопроводной системы или же подключения оборудования к общей рабочей системе замкнутого типа. Крепежная продукция такого типа должна обладать определенным набором физических параметров, поэтому производство проходит по строго установленным стандартам и специфическому регламенту.
Фланцы плоские приварные с ребрами
Фланцы плоские приварные с ребрами
Фланцы плоские приварные с ребрами
Фланцы плоские приварные с ребрами
Фланцы плоские приварные с ребрами
Фланцы плоские приварные с ребрами

1 Технические требования
1.1 Материал:
- фланцев и ребер – сталь листовая, патрубков – трубы сварные по СТО 79814898 109 [2]
(подраздел 6.3).
1.2 Параметры применения определяются в процессе разработки фланцевого соединения по
СТО 79814898 134 [3] расчетом по методике, утвержденной в установленном порядке.
1.3 Размеры и материал болтов, шпилек, гаек и шайб определяются в процессе разработки
фланцевого соединения (см. 4.2).

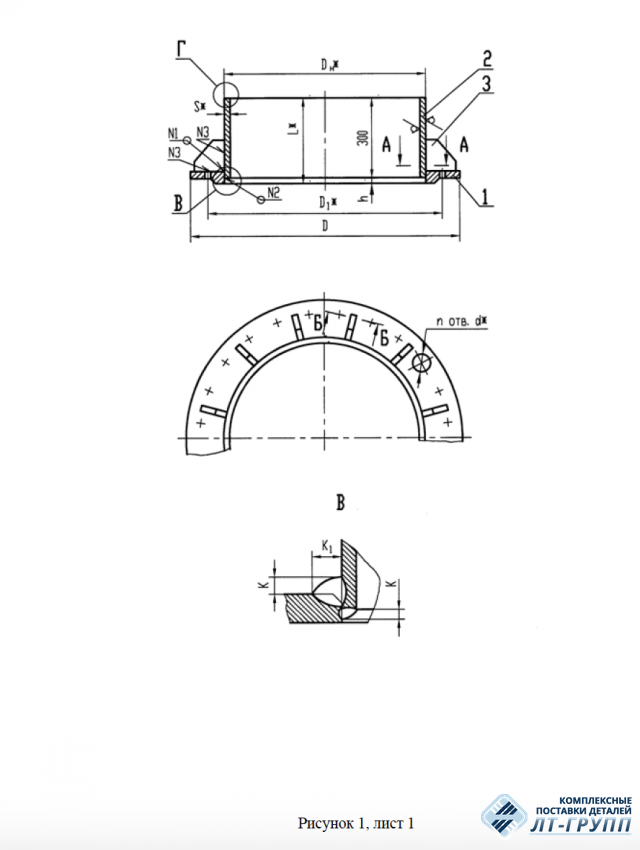

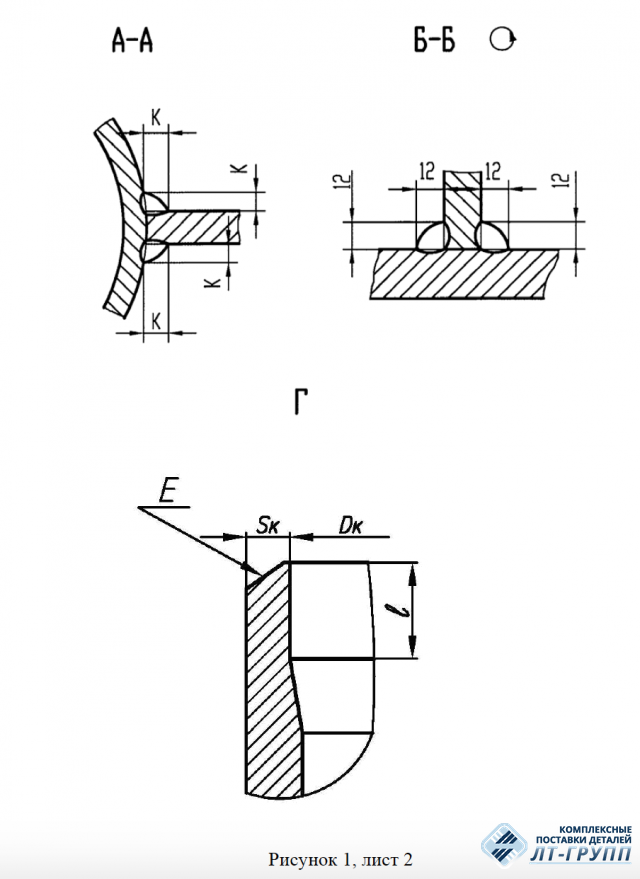

1.4 Сварное стыковое соединение с трубопроводом, тип разделки кромки Е, размеры, Dк, Sк
и l – по СТО 79814898 110 [4].
1.5 Контроль качества сварного соединения:
Методы и объем контроля – в соответствии с СТО 95 111 [1]. Для сварных швов №2 и №3
допускается послойный контроль внешним осмотром и измерение.
При определении угловых сварных соединений привариваемым элементом считать трубу,
основным – фланец.
1.6 Неуказанные предельные отклонения размеров
2
 IT14 .
1.7 Маркировать: товарный знак предприятия-изготовителя и условное обозначение фланца
по настоящему стандарту без наименования изделия.
1.8 Остальные технические требования – по СТО 95 111 [1] и СТО 79814898 135
Особенности и параметры изделия
Фланец плоский приварной с ребрами входит в категорию крепежных изделий, которые обеспечивают стабильность и производительность трубопроводной системы. Благодаря таким разъемным элементам осуществляется транспортировка рабочей среды, осуществляется контроль над параметрами системы и создаются сложные конфигурации трубопроводов. Однако крепежные изделия должны отвечать определенным стандартам и обладать целым набором специфических характеристик.
Соединительные элементы, используемые в трубопроводах с агрессивными условиями окружающей среды, обладают следующими свойствами:
• высокая механическая прочность;
• стойкость к воздействию коррозии;
• способность противостоять разрушению под влиянием химических веществ;
• ударопрочность.
Некоторые виды трубопроводов работают в повышенном температурном режиме, и фланцы должны сохранять свою прочность при длительном воздействии высокой температуры. Помимо стойкости к температурным перепадам, фланцы стальные плоские приварные с ребрами соответствующего качества должны сохранять работоспособность при перепадах давления внутри системы.
Установка элементов производится с помощью сварного оборудования, и это обеспечивает полную герметичность системы. Данная разновидность фланцев обладает повышенными прочностными характеристиками, чтобы избежать ситуации прорыва трубопровода. Так как рабочая среда системы циркулирует в высоком температурном режиме, такая поломка является потенциальной угрозой для всех окружающих.
Высокое качество от производителя
Компания «ЛТ-Групп» обладает широкой производственно-технической базой и занимается профессиональным изготовлением соединительных элементов любого типа. Продукция компании обладает высоким качеством, а привлекательная стоимость от производителя поможет заключить выгодное соглашение для любого предприятия.
Главным преимуществом сотрудничества с компанией является тот факт, что при производстве в точности соблюдается действующий ГОСТ: фланцы стальные плоские приварные с ребрами обладают всеми необходимыми свойствами и могут использоваться в условиях агрессивного температурного режима. Предприятие производит всю размерную линейку соединительных элементов, а специалисты компании помогут подобрать наиболее подходящий вариант для вашей трубопроводной системы.
