ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ РУКАВНЫХ СОЕДИНЕНИЙ
по ОСТ 5Р.5445-80

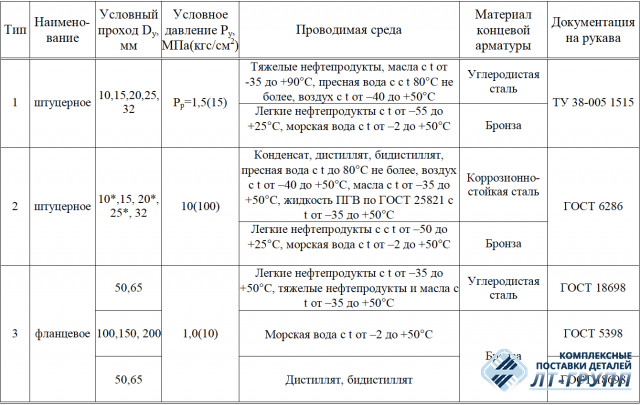

Типы, основные параметры и размеры рукавных соединений по ОСТ 5Р.5445-80

Примечание: * Для проводимых сред «масла, жидкость ПГВ по ГОСТ 25821» допускается
применять на Рр= 15 МПа(150кгс/см2).
При подключении шлангов к трубопроводам на судах различного класса требуется обеспечить возможность быстрого подключения и демонтаж шланга. За эту функцию отвечает рукавное соединение по ОСТ 5Р.5445-80, представляющее собой быстросъемную конструкцию, принцип действия которой основан на фиксации ответной части в приемной посредством двух ручек. Такой тип соединения обеспечивает следующий набор преимуществ:
• высокая скорость соединения (при осуществлении этой операции нет необходимости использовать специальный инструмент, вся работа производится руками);
• возможность многократного использования соединительных элементов;
• абсолютная герметичность и надежность – такая конструкция исключает вероятность утечек рабочей среды;
• возможность использования для различных типов сред.
Разновидности изделия
Но чтобы воспользоваться этими преимуществами, нужно правильно подобрать рукавное соединение по ОСТ 5Р.5445-80 которое может отличаться по типам и размерам. Так, например, существует штуцерное соединение первого и второго типа, а также фланцевый тип конструкции. Штуцерное соединение второго типа рассчитано на условное давление среды в 10 МПа. В качестве среды может выступать дистиллят, бидистиллят, пресная вода до 80 градусов, воздух от -40 до +50 градусов и масло от -35 до +50 градусов. Для обеспечения этих свойств рукав производится из нержавеющей стали или бронзы.
Штуцерное соединение первого типа рассчитано на давление в 1,5 МПа, в качестве среды может выступать масло температурой от -35 до+90 градусов, тяжелые нефтепродукты, пресная вода температурой до 80 градусов. Такая модификация производится из углеродистой стали или из бронзы.
Что касается фланцевой разновидности конструкции, то она рассчитана на давление 1 МПа, которое могут создавать легкие нефтепродукты температурой от -35 до +50 градусов, морская вода от -2 до +50 градусов, дистиллят и бидистиллят. Этот тип соединения изготавливается из бронзы и имеет диаметр проходного отверстия от 50 до 200 мм.
