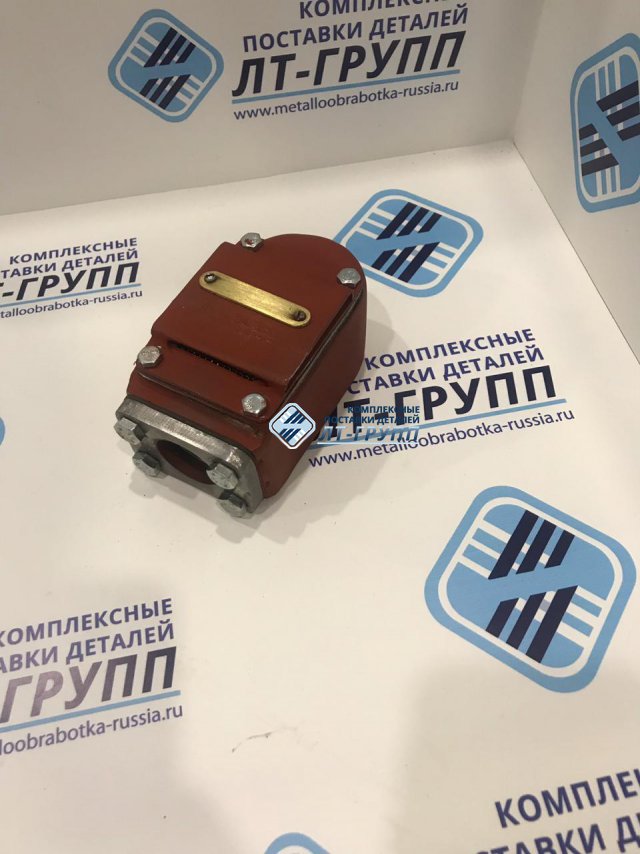

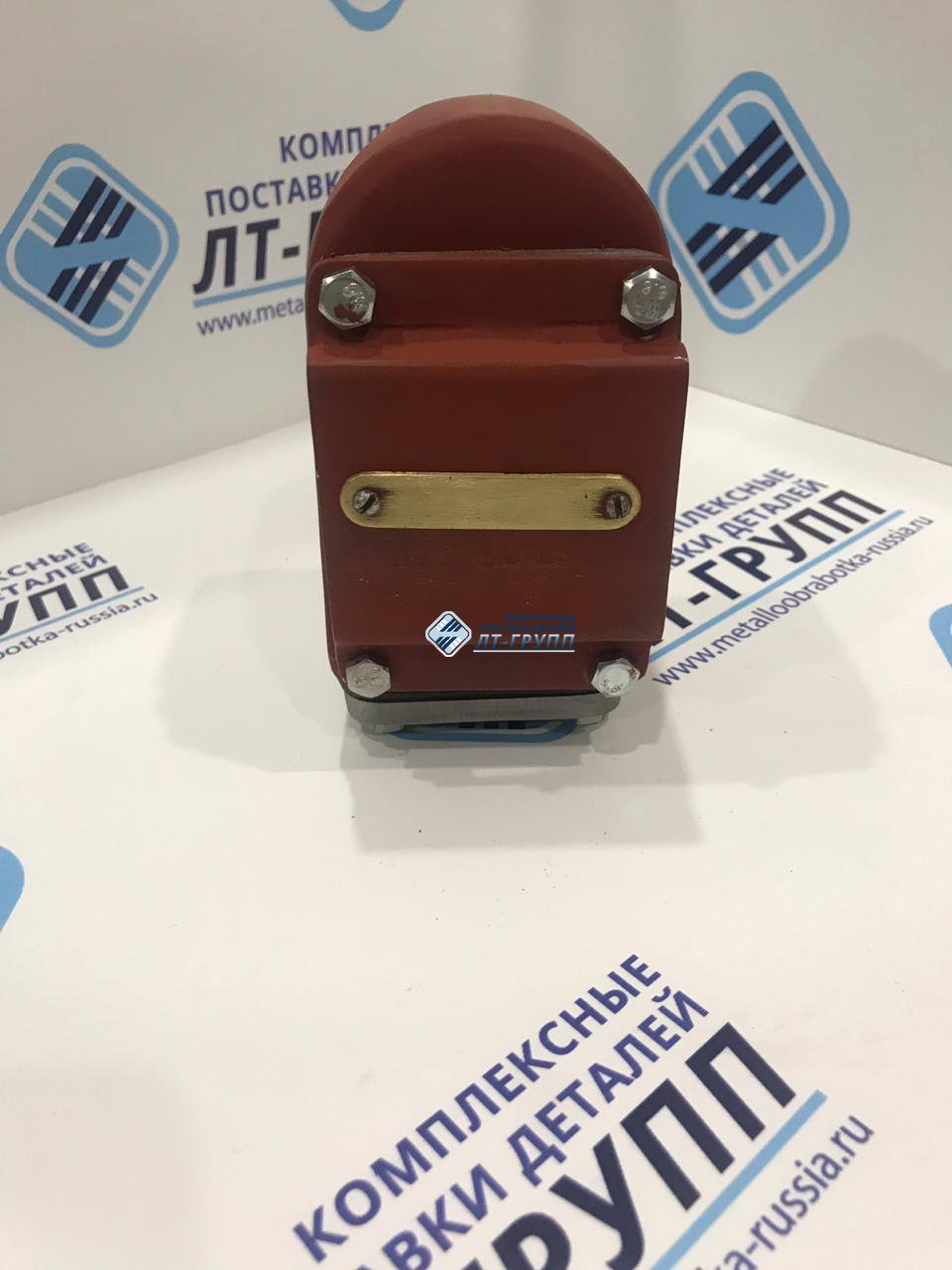

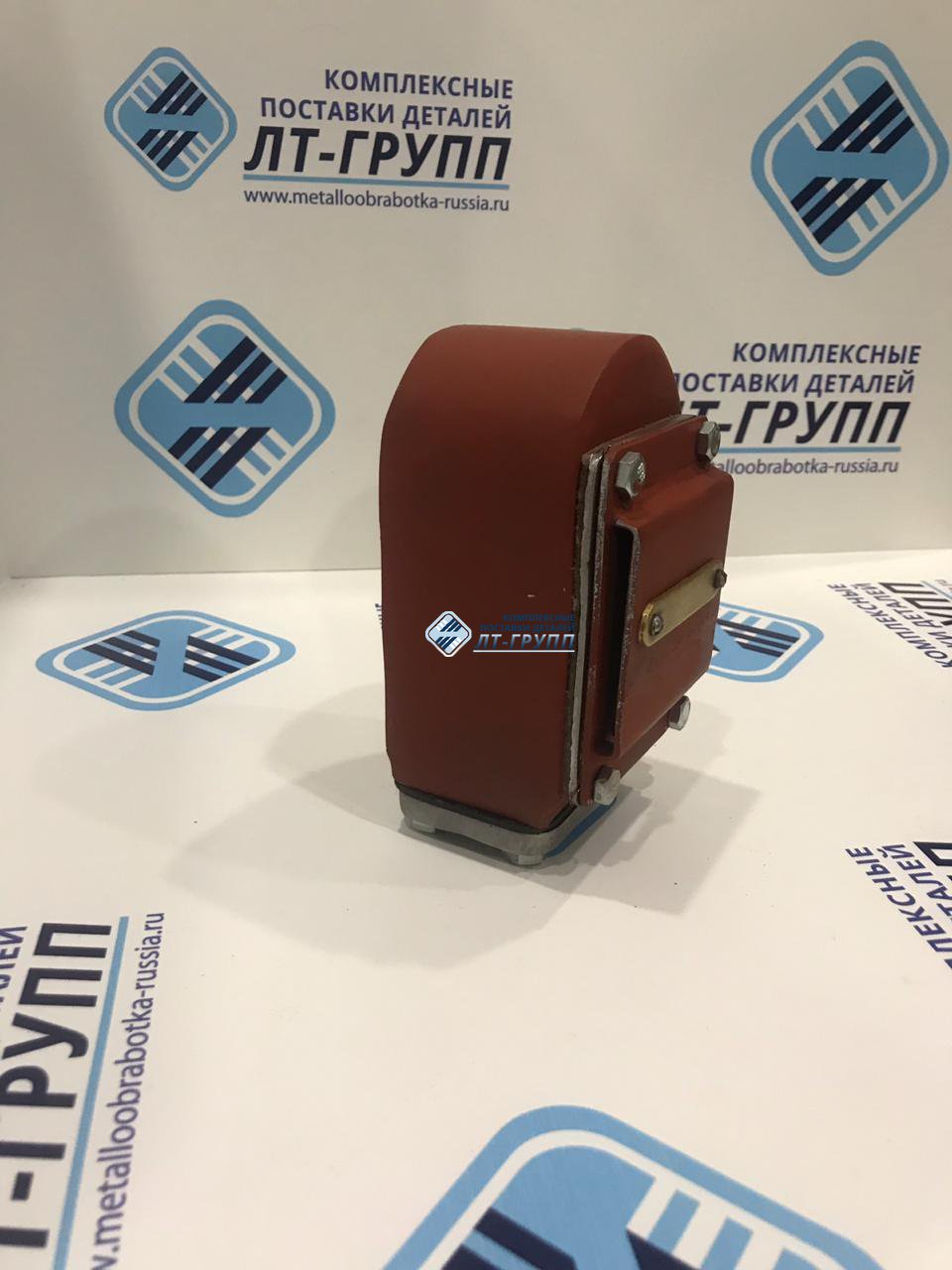

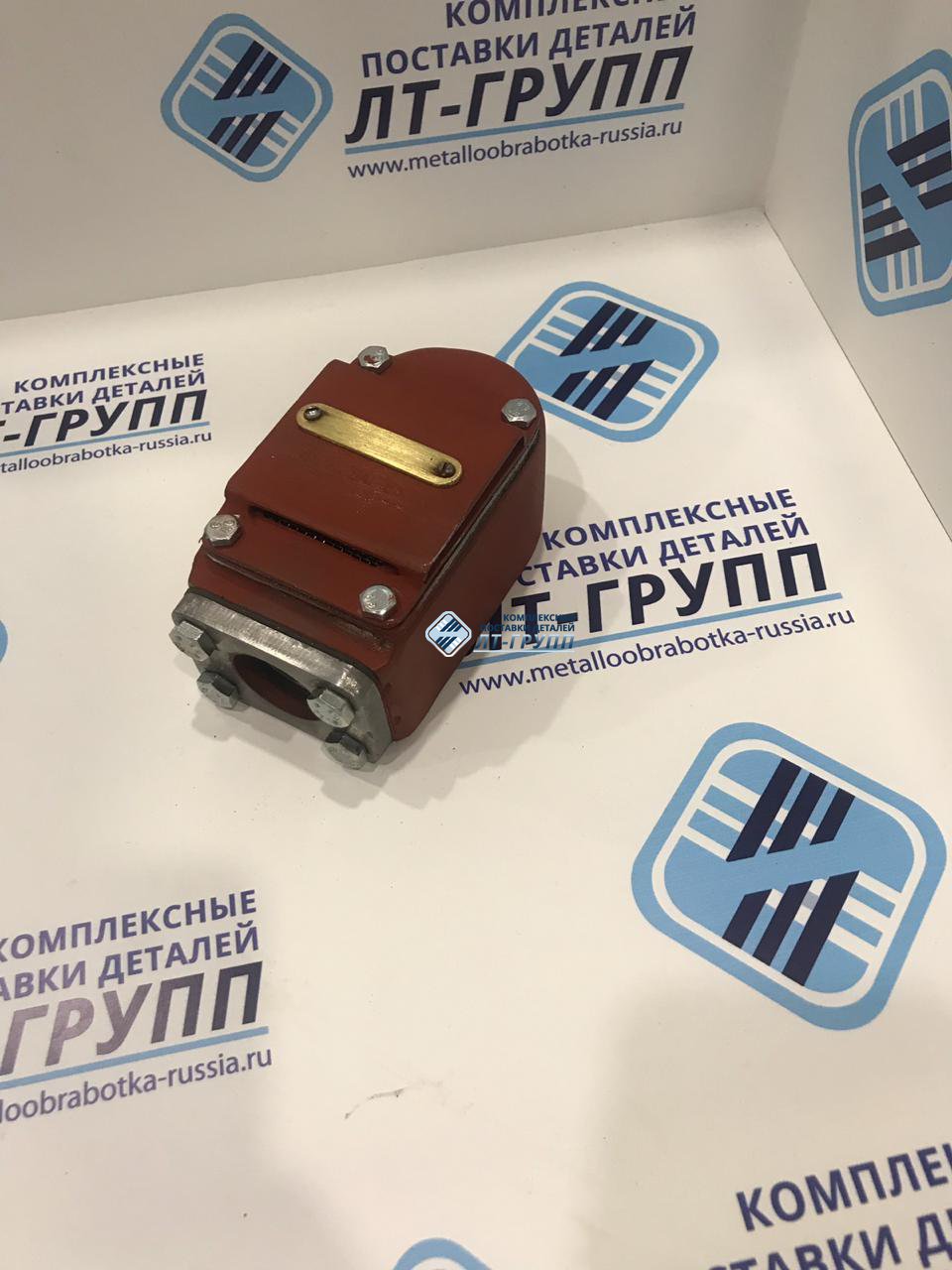

541.03-234 головки воздушных труб без поплавка
Такие детали устанавливаются на выходную часть воздушной трубы цистерны с топливом или маслом. При хранении некоторых рабочих жидкостей важно соблюдать строгие правила пожарной безопасности, и емкости с горючим оснащаются вентиляционными системами. Чтобы сохранить герметичность внутреннего пространства и защитить масло от засорения, используются головки, которые сдерживают негативное воздействие окружающего пространства.
Конструктивные особенности
541.03-234 головки воздушных труб без поплавкаимеют полую конструкцию для свободного прохождения воздушного потока. При этом внутри может быть установлена фильтрующая сетка в качестве дополнительного защитного элемента. Материал изготовления – сталь с повышенными параметрами стойкости к коррозии, которая не деформируется при прямом контакте с водой. Установка производится с помощью сварного оборудования, а отверстие для подключения располагается в нижней части.
Изготовление деталей подчиняется строгому регламенту, в данном случае используется ОСТ5.5329-77, к которому прилагается подробный технический эскиз изделия. Головки данной конфигурации подходят для установки в трубопроводы с диаметром 50 мм, а внешняя часть изделия может быть окрашена в любой цвет.
541.03-234 головки воздушных труб без поплавкапроизводятся из листовой стали, и все швы обрабатываются сварным оборудованием для усиления прочности и создания полностью герметичной конструкции. В верхней части располагается отверстие для вентиляции, закрываемое специальной крышкой, в нижней части размещено отверстие для подключения к фланцевому соединению.
Несмотря на использование сварки, в детали устанавливается ряд заклепок для создания прочного каркаса, который выдержит интенсивное механическое воздействие. Крепежные элементы размещаются в потенциально уязвимых точках конструкции, и срок эксплуатации такого изделия исчисляется несколькими десятками лет.
№ поз | Dy | Живое сечение | Размеры в мм | Масса кг | Обозначение | ||||||||||||
трубы | сетки | канала | D | H | B | L | b | b1 | b2 | b3 | b4 | стальной | АМГ | стальной | АМГ | ||
1 | 25 | 6 | 15 | 8,7 | 35 | 127 | 75 | 72 | 2 | 4 | 2 | 8 | 1,5 | 1,36 | 0,60 | 541-03.214 | 541-03.223 |
2 | 32 | 8 | 18 | 9,5 | 40 | 135 | 83 | 80 | 3 | 5 | 2 | 8 | 1,5 | 1,80 | 0,78 | 541-03.215 | 541-03.224 |
3 | 50 | 20 | 34 | 26 | 60 | 185 | 120 | 106 | 4 | 5 | 3 | 10 | 2 | 4,35 | 1,72 | 541-03.216 | 541-03.225 |
4 | 65 | 38 | 62 | 42 | 80 | 220 | 140 | 133 | 4 | 6 | 3 | 10 | 2 | 6,54 | 2,56 | 541-03.217 | 541-03.226 |
5 | 80 | 50 | 93 | 60 | 100 | 270 | 170 | 165 | 5 | 6 | 4 | 10 | 2 | 11,20 | 4,04 | 541-03.218 | 541-03.227 |
6 | 100 | 78 | 132 | 88 | 115 | 320 | 195 | 195 | 5 | 6 | 4 | 14 | 2 | 17,20 | 5,80 | 541-03.219 | 541-03.228 |
7 | 125 | 123 | 206 | 135 | 140 | 390 | 225 | 240 | 5 | 6 | 4 | 14 | 4 | 23,00 | 541-03.220 | ||
8 | 150 | 174 | 287 | 194 | 165 | 455 | 270 | 285 | 6 | 7 | 5 | 14 | 4 | 39,54 | 541-03.221 | ||
9 | 200 | 336 | 545 | 376 | 230 | 600 | 360 | 385 | 6 | 8 | 5 | 14 | 4 | 69,60 | 541-03.222 | ||
10 | 25 | 6 | 15 | 8,7 | 127 | 75 | 68 | 2 | 4 | 2 | 8 | 0,90 | 0,41 | 541-03.232 | 541-03.241 | ||
11 | 32 | 8 | 18 | 9,5 | 135 | 83 | 76 | 3 | 5 | 2 | 8 | 1,45 | 0,58 | 541-03.233 | 541-03.242 | ||
12 | 50 | 20 | 34 | 26 | 185 | 120 | 101 | 4 | 5 | 3 | 10 | 3,46 | 1,35 | 541-03.234 | 541-03.243 | ||
13 | 65 | 38 | 62 | 42 | 220 | 140 | 128 | 4 | 6 | 3 | 10 | 5,04 | 1,95 | 541-03.235 | 541-03.244 | ||
14 | 80 | 50 | 93 | 60 | 270 | 170 | 165 | 5 | 6 | 4 | 10 | 8,73 | 3,02 | 541-03.236 | 541-03.245 | ||
15 | 100 | 78 | 132 | 88 | 320 | 195 | 195 | 5 | 6 | 4 | 14 | 12,20 | 4,27 | 541-03.237 | 541-03.246 | ||
16 | 125 | 123 | 206 | 135 | 390 | 225 | 240 | 5 | 6 | 4 | 14 | 17,50 | 541-03.238 | ||||
17 | 150 | 174 | 287 | 194 | 455 | 270 | 278 | 6 | 7 | 5 | 14 | 29,70 | 541-03.239 | ||||
18 | 200 | 336 | 545 | 376 | 600 | 360 | 378 | 6 | 8 | 5 | 14 | 55,10 | 541-03.240 | ||||
Предложения от производителя
Рынок судовой арматуры представлен несколькими компаниями, которые занимаются выпуском подобной продукции, так как организовать производственную линию для изготовления специфических деталей довольно сложно.
В компании «Палубное оборудование» вас ждут следующие преимущества:
- выгодная цена от производителя;
- высокое качество изделий;
- полное соответствие установленным стандартам;
- быстрое выполнение заказа;
- доставка до регионов.
В каталоге вы можете ознакомиться с подробным описанием каждой конфигурации и подобрать вариант для собственных нужд с помощью квалифицированных консультантов. В том случае, когда стандартные решения не подходят под ваши требования, можно задействовать конструкторский отдел и заказать разработку детали по индивидуальным параметрам.
Продукция предприятия «Палубное оборудование» – это гарантия долгой эксплуатации судового оборудования и высокая эффективность каждого компонента вентиляционной системы.
