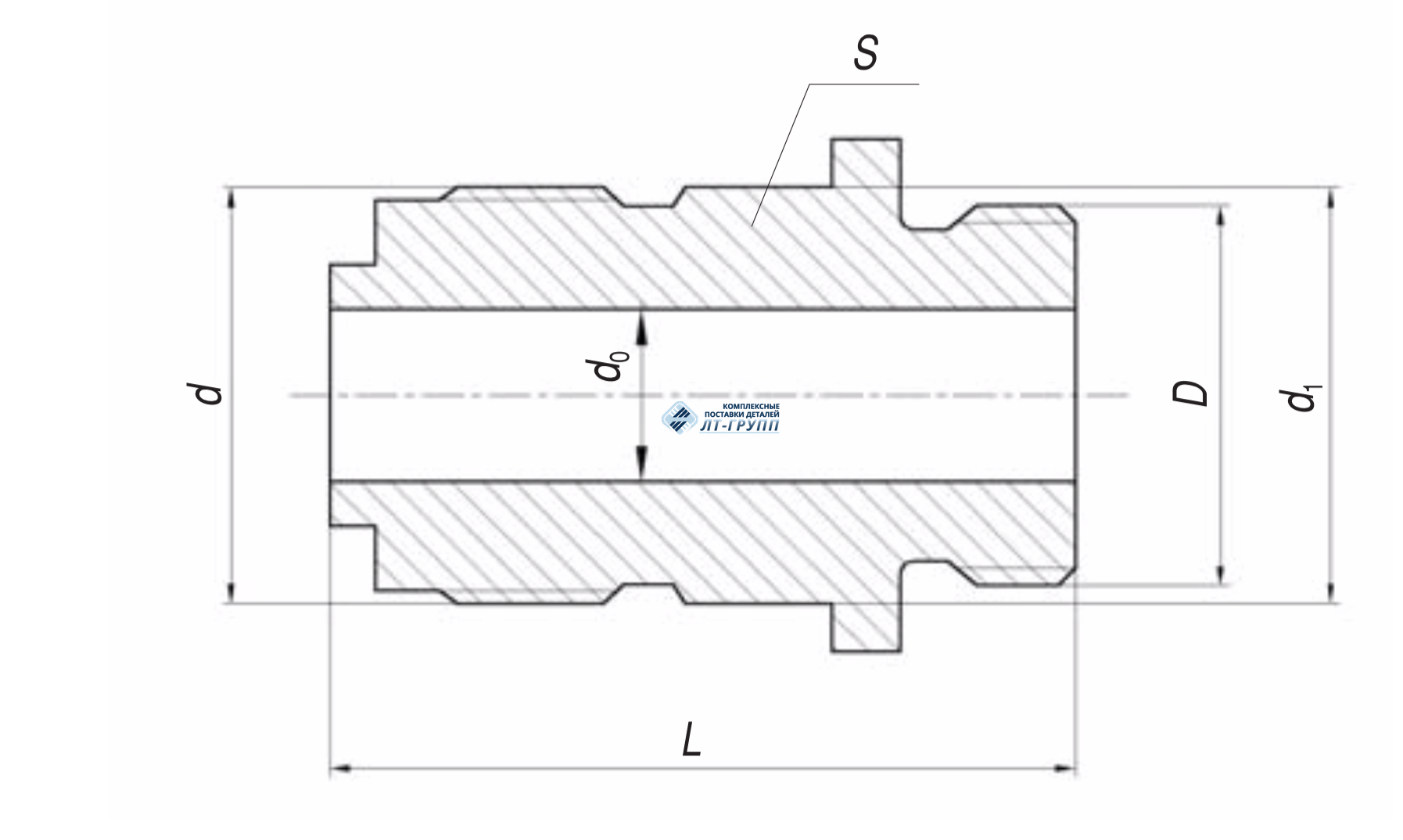

Штуцера ввертные с цапковым концом под метрическую резьбу
Штуцера создаются по установленному ГОСТу, который предписывает материал изготовления, размерные соотношения всех частей и технологию нанесения резьбы.
Назначение и конструктивные особенности
Штуцера ввертные 556-01 предназначены для подключения отдельных фрагментов трубопровода или присоединения контрольного оборудования, которое отвечает за снятие определенных показателей. Данный вариант штуцера предназначен для установки элементов с метрической резьбой и представлен в широком размерном ассортименте.
Метрическая резьба – это резьбовая лента, которая наносится на внешнюю или внутреннюю часть трубы и измеряется в миллиметрах. Так как единицы измерения при создании резьбы могут быть разными, важно соблюдать соответствие и приобрести арматуру нужной категории.
Основные технические параметры:
- Коррозионная устойчивость. Любое оборудование на судне эксплуатируется в условиях повышенной влажности, поэтому Штуцера 556-01 изготавливаются из коррозионной стали, латуни и бронзы.
- Механическая прочность. Судовая арматура должна быть прочной и долговечной, чтобы выдержать весь срок эксплуатации и сохранить герметичность крепления.
- Химическая инертность. Штуцера используются в трубопроводах, где рабочей средой может масло, нефтепродукты или пресная вода, поэтому материал не должен выделять вредные компоненты и портить проводимую среду.
Штуцера ввертные устанавливаются механическим способом, поэтому размер должен соответствовать подключаемому диаметру, чтобы свести к минимуму опасность протечки.
Обозначение | Материал | Проводимая среда | DN | PN (кгс/cм2) | |
ИТШЛ.753012.001 (556-01.091-1) | сталь | вода морская и пресная, масло, нефть, нефтепрод., воздух, негор. жидк., пар до 400°С | 3 | 160 | |
ИТШЛ.753012.001-01 (556-01.091-2) | сталь | 6 | 160 | ||
ИТШЛ.753012.001-02 (556-01.091-3) | сталь | 10 | 160 | ||
ИТШЛ.753012.001-03 (556-01.091-4) | сталь | 15 | 160 | ||
ИТШЛ.753012.001-04 (556-01.091-5) | сталь | 20 | 160 | ||
ИТШЛ.753012.001-05 (556-01.091-6) | сталь | 25 | 160 | ||
ИТШЛ.753012.001-06 (556-01.091-7) | сталь | 32 | 160 | ||
ИТШЛ.753012.016 (556-01.092-1) | кор. сталь 08х18н10т | вода дист., конд., самин, топлива, воздух, негор. жидк. сист. гидр., масло., пар до 400°С | 3 | 160 | |
ИТШЛ.753012.016-01 (556-01.092-2) | кор. сталь 08х18н10т | 6 | 160 | ||
ИТШЛ.753012.016-02 (556-01.092-3) | кор. сталь 08х18н10т | 10 | 160 | ||
ИТШЛ.753012.016-03 (556-01.092-4) | кор. сталь 08х18н10т | 15 | 160 | ||
ИТШЛ.753012.016-06 (556-01.092-7) | кор. сталь 08х18н10т | 32 | 160 | ||
ИТШЛ.753012.017 (556-01.093-1) | латунь | масло, воздух, конд., пар до 250°С, негор. жидкости. | 3 | 160 | |
ИТШЛ.753012.017-01 (556-01.093-2) | латунь | 6 | 160 | ||
ИТШЛ.753012.017-02 (556-01.093-3) | латунь | 10 | 160 | ||
ИТШЛ.753012.017-03 (556-01.093-4) | латунь | 15 | 160 | ||
ИТШЛ.753012.017-04 (556-01.093-5) | латунь | 20 | 160 | ||
ИТШЛ.753012.017-05 (556-01.093-6) | латунь | 25 | 160 | ||
ИТШЛ.753012.017-06 (556-01.093-7) | латунь | 32 | 160 | ||
ИТШЛ.753012.002 (556-01.094-1) | бронза | вода морская | 3 | 160 | |
ИТШЛ.753012.002-01 (556-01.094-2) | бронза | вода морская | 6 | 160 | |
ИТШЛ.753012.002-02 (556-01.094-3) | бронза | вода морская | 10 | 160 | |
ИТШЛ.753012.002-03 (556-01.094-4) | бронза | вода морская | 15 | 160 | |
ИТШЛ.753012.002-04 (556-01.094-5) | бронза | вода морская | 20 | 160 | |
ИТШЛ.753012.002-05 (556-01.094-6) | бронза | вода морская | 25 | 160 | |
ИТШЛ.753012.002-06 (556-01.094-7) | бронза | вода морская | 32 | 160 | |
ИТШЛ.753012.018 (556-01.120) | сталь | вода морская и пресная, масло, нефть, нефтепрод., воздух, пар до 400°С | 3 | 100 | |
ИТШЛ.753012.018-01 (556-01.120-01) | сталь | 6 | 100 | ||
ИТШЛ.753012.018-02 (556-01.120-02) | сталь | 10 | 100 | ||
ИТШЛ.753012.018-03 (556-01.120-03) | сталь | 15 | 100 | ||
ИТШЛ.753012.018-04 (556-01.120-04) | сталь | 20 | 100 | ||
ИТШЛ.753012.018-05 (556-01.120-05) | сталь | 25 | 100 | ||
ИТШЛ.753012.019 (556-01.121) | кор. сталь 08х18н10т | вода дист., конд., самин, топлива, воздух, негор. жидк. сист. гидр., масло., пар до 400°С | 3 | 100 | |
ИТШЛ.753012.019-01 (556-01.121-01) | кор. сталь 08х18н10т | 6 | 100 | ||
ИТШЛ.753012.019-02 (556-01.121-02) | кор. сталь 08х18н10т | 10 | 100 | ||
ИТШЛ.753012.019-03 (556-01.121-03) | кор. сталь 08х18н10т | 15 | 100 | ||
ИТШЛ.753012.019-04 (556-01.121-04) | кор. сталь 08х18н10т | 20 | 100 | ||
ИТШЛ.753012.019-05 (556-01.121-05) | кор. сталь 08х18н10т | 25 | 100 | ||
ИТШЛ.753012.005 (556-01.122) | латунь | масло, воздух, конд., пар до 250°С, негор. жидкости. | 3 | 100 | |
ИТШЛ.753012.005-01 (556-01.122-01) | латунь | 6 | 100 | ||
ИТШЛ.753012.005-02 (556-01.122-02) | латунь | 10 | 100 | ||
ИТШЛ.753012.005-03 (556-01.122-03) | латунь | 15 | 100 | ||
ИТШЛ.753012.005-04 (556-01.122-04) | латунь | 20 | 100 | ||
ИТШЛ.753012.005-05 (556-01.122-05) | латунь | 25 | 100 | ||
ИТШЛ.753012.020 (556-01.123) | бронза | вода морская | 3 | 100 | |
ИТШЛ.753012.020-01 (556-01.123-01) | бронза | вода морская | 6 | 100 | |
ИТШЛ.753012.020-02 (556-01.123-02) | бронза | вода морская | 10 | 100 | |
ИТШЛ.753012.020-03 (556-01.123-03) | бронза | вода морская | 15 | 100 | |
ИТШЛ.753012.020-04 (556-01.123-04) | бронза | вода морская | 20 | 100 | |
ИТШЛ.753012.020-05 (556-01.123-05) | бронза | вода морская | 25 | 100 |
Производитель судовой арматуры
Если вам нужно купить качественную судовую арматуру, вы всегда можете обратиться в компанию «Палубное оборудование». Производитель занимается выпуском ШТС 556-01 и предлагает лучшие цены на подобную продукцию. Выпускаемая продукция проходит несколько этапов контроля и соответствует всем установленным ГОСТам.
При необходимости можно обратиться в конструкторское бюро и заказать разработку соединения по индивидуальным характеристикам. Производитель способен изготовить любой объем судовой арматуры в сжатые сроки, а оптовым клиентам предлагаются индивидуальные условия покупки и доставка до региона.
От качества судовой арматуры зависит долговечность всей системы, поэтому важно выбирать только проверенные изделия, которые будут соответствовать стандартам. В компании «Палубное оборудование» вам предложат судовую арматуру, которая станет залогом долгой работы всего трубопровода и поможет реализовать самые сложные проекты.
